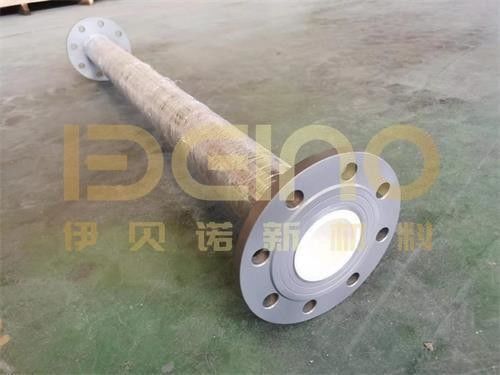

Tubo di acciaio al carbonio con rivestimento in ceramica dritta resistenza al calore personalizzato

Descrizione del prodotto

I tubi di acciaio al carbonio con rivestimento ceramico rettilineo sono progettati per sistemi di trasporto di polvere abrasiva e materiali sfusi in cui i tubi di acciaio ordinari sono soggetti a un'usura interna continua.

Il tubo è costituito da un guscio esterno in acciaio al carbonio e da un rivestimento resistente all'usura di piastrelle in ceramica di alluminio installato sulla superficie interna.mentre il rivestimento in ceramica protegge la superficie di contatto del materiale dall'abrasione e dall'erosione.

La disposizione delle piastrelle in ceramica, il diametro del tubo, lo spessore dell'acciaio e lo spessore della ceramica possono essere personalizzati in base al disegno approvato e alle condizioni operative effettive.

Struttura del prodotto

Un tipico tubo rivestito con piastrelle di ceramica è costituito da:

• tubi esterni in acciaio al carbonio
• Strato di legame ad alta resistenza
• rivestimento di piastrelle in ceramica al 95% di alluminio

Le piastrelle di ceramica sono disposte lungo la parete interna del tubo di acciaio per formare una superficie resistente all'usura continua.

Per le sezioni di tubo rettilineo, un'adeguata disposizione ceramica e un'adeguata disposizione delle giunzioni contribuiscono a fornire una protezione uniforme lungo la direzione di flusso del materiale.

Parametri del prodotto

Perché usare piastrelle di ceramica all'interno di tubi rettilinei?

I materiali abrasivi che si muovono attraverso una condotta entrano continuamente in contatto con la parete interna del tubo di acciaio.

Sebbene le sezioni di tubo dritte abbiano generalmente meno impatto rispetto ai gomiti e alle transizioni, le lunghe distanze di trasporto possono comunque causare un significativo usura abrasiva nel tempo.

Le piastrelle in ceramica di alluminio forniscono una superficie dura e resistente all'usura tra il materiale trasportato e il tubo di acciaio.Lo spessore del rivestimento e la disposizione delle piastrelle possono essere selezionati in base alle caratteristiche del materiale, dimensioni delle particelle, velocità di trasporto e livello di usura atteso.

Caratteristiche del prodotto

Rivestimento in ceramica di allumina resistente all'usura
La ceramica allumina al 95% fornisce una superficie di contatto con materiali duri per applicazioni di trasporto abrasivo.

Struttura di supporto in acciaio al carbonio
Il tubo esterno in acciaio fornisce resistenza meccanica e consente al tubo rivestito di connettersi con i sistemi di condotte esistenti.

Disegno in ceramica personalizzato
La dimensione, lo spessore e la disposizione delle piastrelle in ceramica possono essere selezionati in base al diametro e al disegno del tubo.

Superficie di trasporto liscia
Le piastrelle di ceramica correttamente installate formano una superficie interna relativamente liscia, adatta per polveri e solidi sfusi.

Connessioni personalizzate
Le flange, le estremità saldate e altre strutture di connessione possono essere fabbricate secondo i requisiti del progetto.

Applicazioni

I tubi di acciaio al carbonio con rivestimento rettilineo in ceramica sono comunemente utilizzati per il trasporto di materiali abrasivi in:

• Impianti di cemento
• Centrali termoelettriche
• Fabbriche di acciaio
• Minerazione e lavorazione minerale
• Sistemi di trattamento del carbone
• Impianti chimici
• Porti e terminali di scarto

I materiali tipicamente trasportati includono polvere di cemento, cenere volante, polvere di carbone, minerali fini, cenere, sabbia e altre polveri abrasive o materiali granulari.

Produzione personalizzata

I tubi retti con rivestimento in ceramica ELACERA possono essere fabbricati secondo i disegni del cliente.

Per la quotazione e la revisione tecnica, indicare:

• Diametro esterno del tubo o diametro nominale
• Lunghezza del tubo
• Materiale e spessore dell'acciaio
• Spessore della ceramica
• Tipo di connessione
• Materiale trasportato
• Dimensione delle particelle
• Temperatura di funzionamento
• Pressione e velocità di trasporto

Se il diametro interno finito è importante per il sistema, indicare sul disegno il buco richiesto.

Considerazioni relative all'installazione e alla temperatura

La struttura del rivestimento e l'adesivo appropriati devono essere selezionati in funzione della temperatura di esercizio e dell'ambiente di lavoro effettivi.

Per le applicazioni a temperature più elevate, indicare la temperatura di funzionamento prima della citazione in modo da poter valutare il metodo di fissaggio ceramico appropriato.

Questo è più affidabile che definire un limite di temperatura fisso per tutti i tubi rivestiti di ceramica.

Imballaggio

I tubi rivestiti di ceramica sono normalmente confezionati in custodie in legno, cornici in acciaio o altri imballaggi adatti all'esportazione in base alle dimensioni e al peso dei tubi.

I materiali protettivi vengono utilizzati intorno alle flange e alle aree di contatto per ridurre le collisioni e i danni ceramici durante il trasporto.

Domande frequenti

Q1: Quale materiale ceramico viene normalmente utilizzato?
A1: la ceramica allumina al 95% è comunemente utilizzata per rivestimenti di tubi resistenti all'usura.

Q2: Lo spessore del tubo e della ceramica può essere personalizzato?
R2: Sì, il diametro del tubo, lo spessore dell'acciaio, lo spessore della ceramica, la lunghezza e i collegamenti possono essere fabbricati secondo i disegni.

Q3: Quali materiali possono essere trasportati?
A3: I materiali tipici sono la polvere di cemento, le ceneri volanti, la polvere di carbone, i minerali fini e altri materiali abrasivi alla rinfusa.

D4: Questo tubo è adatto per il servizio ad alta temperatura?
R4: La temperatura di funzionamento ammissibile dipende dal metodo di fissaggio ceramico, dall'adesivo e dalla struttura della condotta.

Q5: Quali informazioni sono richieste per il preventivo?
A5: Si preferiva un disegno. Si prega di fornire anche il materiale trasportato, le dimensioni delle particelle, la temperatura, la pressione e le condizioni di trasporto.
