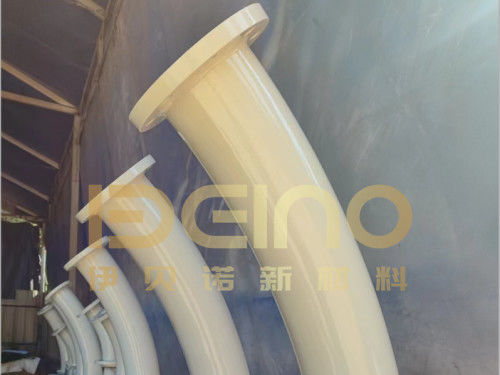

Tubo di ceramica di alluminio industriale resistente all'usura

Un tubo in ceramica di allumina industriale è progettato per proteggere le tubazioni in acciaio dall'abrasione causata da ceneri, polvere di carbone, polvere di clinker, concentrato minerale, sterili e altri materiali abrasivi.

Questo tubo ceramico resistente all'usura combina un guscio in acciaio fabbricato con piastrelle ceramiche di allumina strettamente adattate. Il tubo in acciaio fornisce supporto strutturale, mentre il rivestimento ceramico protegge la superficie interna dall'abrasione per scorrimento e dall'impatto localizzato delle particelle.

Le dimensioni finali, i materiali e i dettagli del rivestimento sono soggetti al disegno confermato e alle condizioni operative.

Perché i tubi curvi si usurano più velocemente?

Il materiale non segue una curva senza cambiare direzione. Quando le particelle entrano nella sezione curva, l'inerzia può spingerle verso il raggio esterno del tubo. Ciò concentra l'impatto e l'abrasione in un'area più piccola.

Le posizioni più vulnerabili sono spesso:

L'arco esterno della curva

L'ingresso della curva dove il materiale cambia direzione per la prima volta

La transizione tra sezioni dritte e curve

Aree con improvvisi cambiamenti nel diametro interno

Bordi ceramici rivolti verso il materiale in arrivo

Estremità flangiate con acciaio esposto o transizioni interne irregolari

Un tubo può quindi fallire anche quando la maggior parte del suo rivestimento ceramico rimane intatta. Il progetto dovrebbe proteggere la zona di usura effettiva invece di selezionare lo spessore della ceramica solo dal diametro nominale del tubo.

Per impatti direzionali severi, si possono considerare ceramiche più spesse o una disposizione di rivestimento rinforzata sull'arco esterno, mantenendo il diametro interno finito richiesto.

La disposizione delle piastrelle ceramiche fa parte del progetto anti-usura

Le prestazioni di un tubo rivestito con piastrelle ceramiche dipendono da più della durezza della ceramica.

Dimensioni delle piastrelle e curvatura del tubo

Le dimensioni delle piastrelle ceramiche dovrebbero corrispondere al diametro interno e alla curvatura del tubo. Piastrelle troppo grandi potrebbero non seguire accuratamente il foro, mentre piastrelle eccessivamente piccole creano più giunti.

L'obiettivo è ottenere una superficie di rivestimento uniforme con spazi controllati e un contatto stabile tra la ceramica e il guscio in acciaio preparato.

Disposizione dei giunti

Ove possibile, i giunti ceramici sono sfalsati in modo che le linee di giunzione continue non diventino percorsi di usura diretti. Alle curve, l'orientamento delle piastrelle dovrebbe anche essere rivisto rispetto alla direzione del flusso del materiale.

Bordi rialzati, spazi aperti e giunti mal allineati possono disturbare il flusso ed esporre singole piastrelle a impatti concentrati.

Transizioni all'estremità del tubo

Il rivestimento ceramico dovrebbe terminare in modo pulito alle flange e alle connessioni saldate. Un bordo in acciaio esposto o un brusco cambiamento nel foro può diventare il primo punto di usura.

La connessione alla sezione del tubo successiva dovrebbe quindi essere considerata come parte del progetto di rivestimento, specialmente nei sistemi di trasporto pneumatico.

Tubo piegato a caldo o curva fabbricata?

Il guscio in acciaio può essere prodotto come una curva formata integralmente o come una curva segmentata fabbricata. L'opzione appropriata dipende dal diametro del tubo, dal raggio di curvatura, dallo spessore della parete, dal layout e dalla fattibilità produttiva.

Una curva integrale non è automaticamente più resistente all'usura in ogni applicazione. La vita operativa dipende anche dalla direzione dell'impatto delle particelle, dallo spessore della ceramica, dall'allineamento delle piastrelle, dall'affidabilità dell'incollaggio e dalla protezione dell'arco esterno.

Cosa può e cosa non può fare il rivestimento ceramico

La ceramica di allumina fornisce una superficie di lavoro dura che può ridurre l'abrasione diretta del tubo in acciaio. Quando le piastrelle sono correttamente montate e allineate, il passaggio interno può anche rimanere relativamente costante.

Tuttavia, il rivestimento ceramico non dovrebbe essere valutato separatamente dall'assemblaggio completo del tubo:

• Il limite di temperatura operativa dipende dal sistema di incollaggio o fissaggio, non solo dalla ceramica.
• La compatibilità chimica deve includere la ceramica, il materiale di giunzione, il sistema di incollaggio e l'acciaio esposto.
• Il rivestimento ceramico non compensa uno spessore della parete del tubo inadeguato, uno standard di flangia o un progetto di pressione errato.
• La vita utile non può essere prevista dalla sola durezza della ceramica.
• Affermazioni come un multiplo fisso della vita del tubo in acciaio sono inaffidabili senza informazioni sul materiale, la velocità, l'angolo di impatto e il precedente schema di usura.
•


Tipici impieghi di trasporto

I tubi rivestiti con piastrelle ceramiche di allumina possono essere considerati per:

• Trasporto di ceneri volanti, ceneri pesanti e carbone polverizzato
• Movimentazione di materia prima per cemento, polvere di clinker e cemento finito
• Tubazioni per concentrati minerali, sterili e riempimento di miniere
• Sistemi di slurry di carbone e preparazione del carbone
• Trasporto di calce, gesso e fanghi compatibili
• Polvere di silice e altri materiali minerali abrasivi
• Sistemi di trasporto di polveri di acciaieria e materiali sfusi

Il trasporto pneumatico a secco, il flusso per gravità e il trasporto di fanghi creano diversi meccanismi di usura. La struttura del rivestimento dovrebbe quindi essere selezionata in base al processo effettivo piuttosto che al solo nome del settore.

Come viene preparato e ispezionato il tubo

Prima dell'inizio del rivestimento, le dimensioni del tubo, la geometria della curva, l'orientamento della flangia e le condizioni della superficie interna vengono controllate rispetto al disegno confermato.

Il processo di installazione si concentra su:

Preparazione della superficie in acciaio

Adattamento delle piastrelle ceramiche e sequenza di installazione

Allineamento delle piastrelle attorno alla circonferenza del tubo

Larghezza del giunto e disposizione sfalsata

Protezione dell'arco esterno nelle sezioni curve

Diametro interno finito

Terminazione della ceramica ad entrambe le estremità

L'ispezione finale include le condizioni del rivestimento interno, le dimensioni del tubo e delle flange, l'aspetto delle saldature, l'orientamento delle flange e la conformità al disegno approvato.

Imballaggio di sezioni di tubo curve e flangiate

I tubi finiti vengono fissati in casse di legno rinforzate o su telai in acciaio adatti in base alle loro dimensioni e peso.

Le facce delle flange, le aperture rivestite in ceramica e le estremità dei tubi sono protette da impatti, umidità e ingresso di materiali estranei. Le sezioni lunghe o curve sono supportate in posizioni adeguate per ridurre il movimento durante la movimentazione e il trasporto.

Inizia con la mappa di usura, non solo con il diametro del tubo

Per una raccomandazione di rivestimento accurata, si prega di fornire:

• Disegno della tubazione e quantità
• Materiale convogliato
• Dimensione delle particelle o concentrazione del fango
• Velocità di trasporto o portata
• Temperatura e pressione operative
• Materiale del tubo esistente e spessore della parete
• Posizione di usura attuale e cronologia di servizio
• Diametro interno finito richiesto
• Standard di connessione e flangia
• Fotografie del sito del tubo usurato, se disponibili

Una fotografia che mostra dove il tubo precedente si è guastato può spesso fornire informazioni più utili di una richiesta generica di "ceramica più spessa".

Domande degli acquirenti

Questo è un tubo in ceramica di allumina solida?

No. È un tubo composito costituito da un guscio in acciaio, uno strato isolante e piastrelle ceramiche di allumina. L'acciaio fornisce supporto strutturale, mentre la ceramica protegge la superficie interna di usura.

Le piastrelle ceramiche possono essere installate sia in tubi dritti che in curve?

Sì. Le dimensioni e la disposizione delle piastrelle vengono regolate in base al diametro e alla curvatura del tubo. Le curve richiedono un'attenzione aggiuntiva all'arco esterno e alla direzione di ingresso del materiale.

Lo stesso spessore di ceramica dovrebbe essere utilizzato in tutta la curva?

Non necessariamente. Un rivestimento uniforme può essere utilizzato in condizioni di usura moderata, mentre impatti direzionali severi possono richiedere protezione aggiuntiva sull'arco esterno. Il foro finito deve comunque essere controllato.

Questo tubo è adatto per il trasporto ad alta temperatura?

Potrebbe esserlo, ma il limite di temperatura deve basarsi sull'intera struttura dell'installazione. La ceramica può tollerare alte temperature, mentre il sistema di incollaggio o fissaggio potrebbe avere un limite operativo diverso.

Il tubo è resistente ad acidi, alcali e fanghi?

La ceramica di allumina ha una buona stabilità chimica in molti ambienti industriali, ma l'intero tubo, compreso il sistema di incollaggio, i giunti e il guscio in acciaio, deve essere controllato rispetto al mezzo effettivo.

Qual è meglio: una curva integrale o una curva segmentata?

Nessuna delle due strutture è automaticamente migliore per ogni progetto. La scelta dipende dal diametro richiesto, dal raggio di curvatura, dalla tolleranza dimensionale, dalla fattibilità produttiva e dalla direzione dell'usura.

Cosa inviare per un preventivo?

Si prega di inviare il disegno del tubo, la quantità, il materiale convogliato, le condizioni operative, lo spessore della ceramica richiesto, il diametro interno finito e lo standard di connessione. Se si sostituisce un tubo usurato, includere fotografie che mostrano l'area guasta.

Nella revisione di un problema di usura esistente, Elacera® considera la direzione del flusso, la geometria della curva, la posizione usurata e le transizioni interne prima di raccomandare la disposizione delle piastrelle ceramiche.
