Evidenziare:
Tipo di prodotto: |
Tubo per tee in ceramica rivestita |
Materiale ceramico: |
allumina di 95% ceramica |
Struttura del rivestimento: |
Piastrelle in ceramica di alluminio |
densità ceramica: |
≥3,75 g/cm³ |
Shell d'acciaio: |
Acciaio al carbonio/acciaio inossidabile |
Configurazione a T: |
T a 90° / Ramo a Y personalizzato |
Spessore della ceramica: |
Personalizzato in base alle condizioni di usura |
Dimensioni del tubo: |
Su misura secondo il disegno |
Applicazione: |
Trasporto di polveri abrasive e materiali sfusi |
Trattamento superficiale: |
Verniciatura/Rivestimento personalizzato |

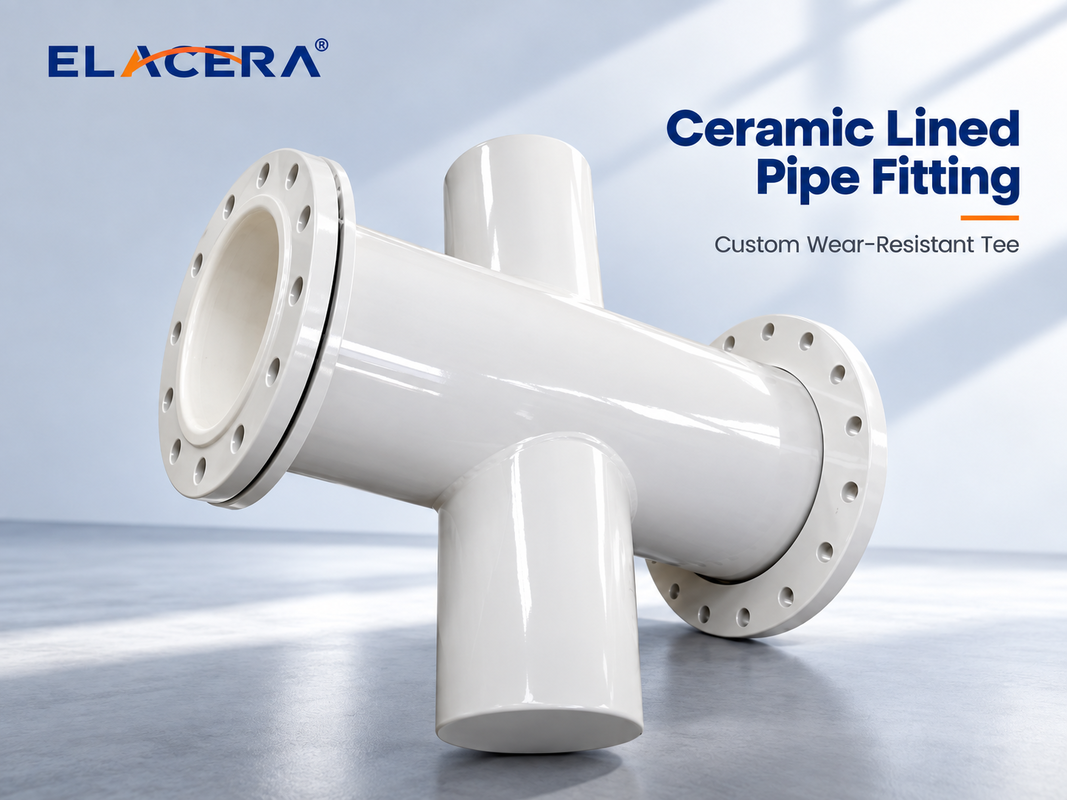

Tee in ceramica per trasporto di materiali abrasivi
Descrizione del prodotto
I tubi ELACERA con rivestimento in ceramica utilizzano piastrelle in ceramica di alluminio resistenti all'usura per proteggere le connessioni di rami e le aree di divisione del flusso esposte a abrasione concentrata e impatto di particelle.Possiamo personalizzare l' angolo di partenza, diametro del tubo, spessore della ceramica, struttura in acciaio e tipo di connessione per corrispondere ai disegni del progetto.
Il tubo di trasmissione abrasivo è spesso uno dei punti più difficili da proteggere.
A differenza di un tubo retto, il materiale che entra in un tee non segue un singolo percorso di flusso semplice.colpiscono la parete di giunzione o si concentrano su un lato del dispositivoDi conseguenza, l'usura è spesso molto localizzata piuttosto che uniformemente distribuita.
Per questo motivo, un tee rivestito di ceramica non dovrebbe essere trattato semplicemente come un tubo di ceramica dritto con un ramo aggiuntivo.
L'arrangiamento in ceramica deve seguire la geometria effettiva del dispositivo e fornire una protezione continua attraverso la giunzione.
Il crocevia è di solito la zona che guardiamo per primo
Quando polvere abrasiva, cenere, particelle minerali o altri materiali sfusi passano attraverso un tee, l'ingresso del ramo e la parete opposta al flusso in entrata possono subire ripetuti impatti di particelle.
Il modello di usura effettivo dipende da diversi fattori, tra cui la direzione del flusso del materiale, la velocità di trasporto, le dimensioni e la durezza delle particelle, l'angolo di ramificazione, la concentrazione di solidi e il diametro del tubo.
Questo è il motivo per cui due tees con lo stesso diametro nominale possono richiedere disegni di rivestimento diversi.
Per le posizioni di usura più gravi, è possibile prendere in considerazione un rivestimento in ceramica più spessa o localmente rinforzato invece di utilizzare esattamente lo stesso spessore ceramico su tutto il dispositivo.
Disegno in ceramica attorno al crocevia
Per un tee rivestito con piastrelle di ceramica, la parte più importante non è semplicemente il materiale ceramico stesso, ma come le piastrelle sono disposte intorno al ramo e alla giunzione.
La superficie interna di un tee cambia continuamente quando il tubo principale incontra il ramo.Le piastrelle ceramiche devono quindi essere tagliate e disposte secondo la geometria interna effettiva in modo che la superficie resistente all'usura rimanga il più possibile continua.
Le piastrelle in ceramica a forma speciale o tagliate possono essere utilizzate intorno alle zone di transizione difficili.
Se si prevede un impatto più concentrato delle particelle, lo spessore della ceramica può essere regolato localmente in base alle condizioni di esercizio e al progetto approvato.
Ciò conferisce al rivestimento di piastrelle in ceramica un vantaggio importante per i raccordi di tubi di grande diametro e non standard perché il layout può essere adattato a forme interne complicate.
T-Pipe o Y-Pipe?
Non tutti i sistemi di trasporto richiedono un tee convenzionale a 90°.
Quando il processo e la disposizione dell'installazione lo consentono, un ramo a forma di Y può fornire un cambiamento più agevole della direzione del materiale.
La geometria di un ramo influenza il modo in cui le particelle cambiano direzione attraverso l'allineamento, quindi la distribuzione dell'usura all'interno di un tee a 90° può essere diversa da quella di un tubo Y.
Questo non significa che un angolo di ramificazione sia adatto per ogni applicazione. Geometria del tubo, direzione di flusso, caratteristiche del materiale e spazio di installazione devono essere considerati insieme.
ELACERA è in grado di fabbricare sia tipi convenzionali con rivestimento in ceramica che tubi Y con rivestimento in ceramica personalizzati in base ai disegni del progetto.
Opzioni di costruzione tipiche
|
Articolo
|
Opzioni disponibili
|
|
Materiale di rivestimento
|
92% / 95% di ceramica di allumina, ZTA se necessario
|
|
Struttura del rivestimento
|
Piastrelle di ceramica, manicotti/anelli di ceramica
|
|
Conchiglia di acciaio
|
Acciaio al carbonio o in acciaio inossidabile
|
|
Configurazione del tee
|
90° Tee o ramo in Y personalizzato
|
|
Spessore della ceramica
|
Selezionato in base alle condizioni di usura
|
|
Connessione
|
Flange, fine di saldatura o connessione personalizzata
|
|
Dimensione del tubo
|
Fabbricazione in base al disegno
|
|
Trattamento superficiale
|
Sistema di verniciatura in base alle esigenze del progetto
|
Il guscio in acciaio fornisce resistenza strutturale, mentre il rivestimento interno in ceramica di allumina protegge la superficie di contatto del materiale dall'abrasione.
Per i tessuti non standard, lo spessore della ceramica, lo spessore dell'acciaio, le dimensioni dei rami e i dettagli della connessione possono essere tutti fabbricati secondo il disegno approvato.
Dove si usano le tisane di ceramica
I tubi a slitta con rivestimento in ceramica sono adatti a sistemi di condotte che trasportano materiali abrasivi quali:
Carbone polverizzato · cenere volante · polvere di cemento · polvere minerale · scorie · sottili minerali · sabbia · relai e altri materiali abrasivi alla rinfusa
Le applicazioni tipiche si trovano negli impianti di cemento, nelle centrali termiche, nelle miniere e nella lavorazione dei minerali, negli impianti siderurgici, nei sistemi di movimentazione del carbone e in altri impianti di trasporto di materiali sfusi.
Cosa dobbiamo fare prima di raccomandare qualcuno
Per un pezzo di ricambio standard, un disegno è di solito il modo più rapido per preparare un preventivo.
Per un nuovo sistema di trasporto o un tee con usura anormale, è utile conoscere anche:
- Materiale trasportato
- Dimensione delle particelle
- Direzione del flusso
- Velocità di trasporto
- Temperatura di funzionamento
- Posizione di usura esistente
- Durata di vita richiesta
Questi dettagli ci aiutano a determinare se è sufficiente un rivestimento ceramico standard o se le zone di giunzione e di impatto richiedono una protezione supplementare.
Domande frequenti
Puoi produrre magliette in ceramica non standard?
Sì, il diametro del tubo, l'angolo del ramo, le dimensioni generali, lo spessore della ceramica e i collegamenti possono essere fabbricati secondo il disegno approvato.
Il ramo può essere fatto come una Y-pipe invece di un tee a 90°?
I raccordi in ceramica a forma di Y possono essere personalizzati quando richiesto dal layout del condotto e dalla progettazione del veicolo.
Può essere diverso lo spessore della ceramica intorno alla giunzione del tee?
Per abrasioni gravi o per impatti di particelle concentrate, lo spessore della ceramica può essere regolato localmente in base alle condizioni di usura e al progetto approvato.
Che tipo di ceramica si usa normalmente?
Le ceramiche al 92% e al 95% di allumina sono comunemente utilizzate.
Puoi produrre le magliette con flange e con fine saldatura?
Sì, sono disponibili strutture a fianco, a fine saldatura e altre strutture di connessione personalizzate secondo il disegno.
Quali informazioni devo inviare per un preventivo?
Se non è disponibile un disegno, si prega di indicare il diametro del tubo, l'angolo di ramificazione, il tipo di connessione, il materiale trasportato e le condizioni di funzionamento.
