Transizione di tubo rivestito in ceramica di grande diametro per il trasporto di polveri abrasive

Breve descrizione del prodotto:
Le transizioni di tubo di grande diametro rivestite di ceramica proteggono le sezioni coniche in cui le particelle abrasive possono concentrarsi con il cambiamento del diametro del tubo.spessore ceramico, e le connessioni sono personalizzate secondo il disegno approvato.

Trasformazione di tubi a rivestimento in ceramica di grande diametro per il trasporto di polvere abrasiva

Una transizione di tubo rivestita di ceramica è una sezione di transizione in acciaio protetta internamente con piastrelle di ceramica di alluminio resistenti all'usura.Viene utilizzato nei sistemi di trasporto di polvere abrasiva in cui un cambiamento del diametro del tubo può creare un'usura concentrata sulla superficie affusolataI diametri di ingresso e di uscita, la lunghezza di transizione, lo spessore della ceramica e i dettagli della connessione possono essere personalizzati in base al disegno della condotta.

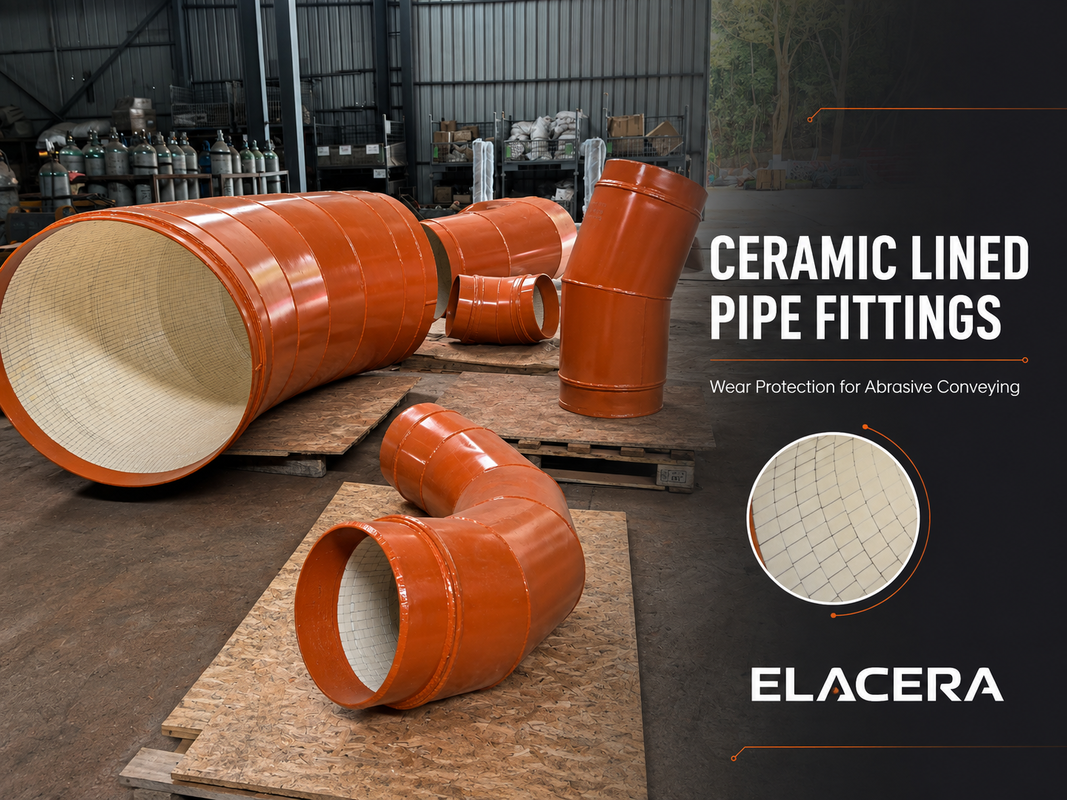

Visualizzazione del prodotto

Una transizione di tubo non è semplicemente un tubo retto con due diametri diversi.

Le particelle possono muoversi verso un lato del tubo affusolato, creando un'usura o un impatto localizzato.

La progettazione del rivestimento deve quindi seguire il percorso di flusso effettivo e la variazione della geometria interna, non solo il diametro nominale del tubo.

Caratteristiche chiave

• Il rivestimento delle piastrelle in ceramica di alluminio segue la superficie interna conica
• Adatti per profili di transizione di grande diametro e non standard
• Dimensioni personalizzate di ingresso, uscita, lunghezza e connessione
• La terminazione liscia del rivestimento aiuta a ridurre le fasi di usura esposte
• Il diametro interno finito viene confermato prima della produzione

Perché utilizzare piastrelle di ceramica in un tubo di transizione?

Un manicotto ceramico integrato è pratico per molte sezioni di tubi dritti, ma può essere difficile da produrre per un profilo di grande diametro o in continuo cambiamento.

Le singole piastrelle di ceramica possono essere disposte lungo il conico per coprire le variazioni geometriche.e la terminazione del rivestimento deve essere rivista in base alla forma di transizione e alla direzione prevista del flusso di materiale.

L'opzione tipica di rivestimento è la ceramica allumina al 95%. Il grado e lo spessore della ceramica finale sono confermati in base al materiale trasportato, alle dimensioni delle particelle, alla velocità e al modello di usura osservato.

Informazioni tecniche tipiche

Vantaggi tecnici e considerazioni di progettazione

Direzione del flusso: una transizione convergente e una transizione in espansione producono movimenti di particelle diversi.

Profil di transizione: una curva curta o ripida può aumentare la turbolenza e l'impatto localizzato; la lunghezza della transizione deve essere rivista insieme allo spazio di installazione disponibile.

Spessore della ceramica: una ceramica più spessa riduce il foro finito.

Connessione finale: il rivestimento in ceramica deve essere collegato il più agevolmente possibile con il rivestimento adiacente del tubo per evitare un bordo esposto o un passo interno improvviso.

Applicazioni

Le transizioni di tubi rivestiti in ceramica sono comunemente considerate per sistemi di trasporto:

• Ceneri volanti e polvere di carbone
• Polveri di cemento e clinker
• Polvere minerale e sabbia
• Altre particelle secche di abrasivi

Le industrie tipiche comprendono la produzione di energia, il cemento, l'estrazione mineraria, la lavorazione dei minerali e la movimentazione di materiali sfusi.condizioni di temperatura insolite o di pressione particolari richiedono una revisione tecnica separata.

Produzione, ispezione e imballaggio

La transizione in acciaio viene verificata rispetto alle dimensioni approvate prima del rivestimento. Durante la produzione, controlliamo la copertura ceramica, la continuità della superficie interna, la terminazione del rivestimento e l'orientamento della flange.

I raccordi finiti di grande diametro sono protetti individualmente e fissati su un portabicchieri in acciaio o imballati in una custodia di legno in base alle dimensioni del prodotto e alle esigenze di trasporto.

Informazioni richieste per la quotazione

Indicare:

• Diametri di ingresso e di uscita
• Lunghezza complessiva o angolo conico
• Direzione di flusso convergente o in espansione
• Materiale trasportato e dimensione delle particelle
• Velocità di trasporto e condizioni di esercizio
• Fotografie della posizione di usura o del sito
• Diametro interno finito richiesto
• Disegno standard di flange o di collegamento

Domande frequenti

Perché un tubo di transizione si consuma più velocemente di un tubo retto?
La variazione del diametro influisce sulla velocità e sulla distribuzione delle particelle, che possono concentrare l'usura sulla conica o su un lato dell'apparecchio.

Perché si usano piastrelle di ceramica invece di una manica integrale?
Le piastrelle in ceramica sono spesso più pratiche per i grandi diametri e per i profili interni in continuo cambiamento.

La ceramica più spessa è sempre migliore?
No. Lo spessore eccessivo riduce il buco finito e può influenzare il flusso del materiale.

ELACERA® può essere fabbricato secondo un disegno esistente?
La struttura in acciaio, la struttura in ceramica, le connessioni e il diametro interno finito sono rivisti dal disegno confermato.

Quali sono le informazioni più importanti prima di un preventivo?
I principali punti di partenza sono i diametri, la lunghezza di transizione, la direzione del flusso, le caratteristiche del materiale e il modello di usura esistente.

Parlate con un esperto di protezione contro l'usura

Inviateci il vostro disegno di transizione e le informazioni di funzionamento, esamineremo la probabile area di usura, la disposizione ceramica e i dettagli di collegamento prima di preparare il preventivo tecnico.
