Gomito rivestito in ceramica di allumina personalizzato per il trasporto di abrasivi

Descrizione del prodotto

Il gomito in acciaio fornisce il corpo resistente alla pressione e strutturale,mentre le piastrelle in ceramica all'alluminio al 92% proteggono la superficie interna dall'usura scorrevole e dall'impatto delle particelle.

Il rivestimento viene installato dopo che il gomito di acciaio è stato formato.

Dettagli del prodotto

Perché i gomiti si indossano di solito prima delle tubature rette

Quando il flusso cambia direzione, le particelle continuano a muoversi verso il raggio esterno.La curva esterna riceve quindi più contatto di scorrimento e impatto diretto rispetto al raggio interno.

La differenza diventa più evidente quando si trasportano particelle grossolane, materiali con forme irregolari o miscele con condizioni di flusso instabili.Un gomito di piccolo raggio può anche sperimentare un'usura più concentrata di una curva di lungo raggio.

L'utilizzo della stessa disposizione ceramica su tutto il gomito potrebbe non essere la soluzione più adatta.in particolare quando i gomiti di acciaio precedenti si sono indossati nella stessa posizione.

Disegno ceramico all'interno della curva

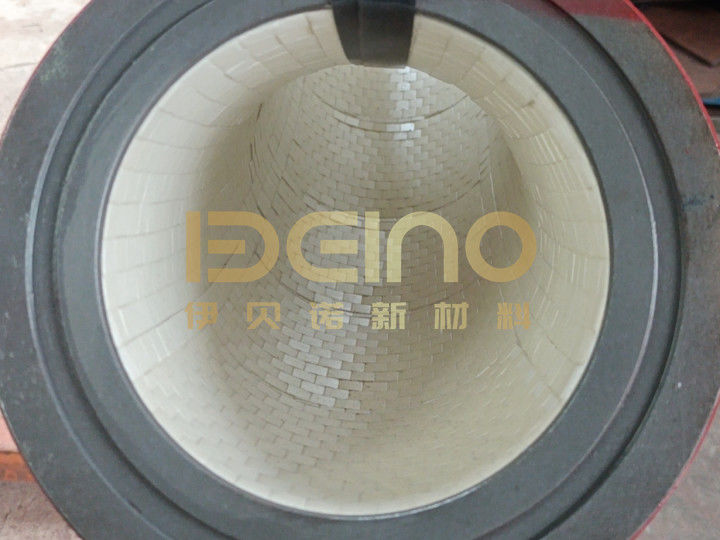

Questo gomito utilizza singole piastrelle di ceramica di allumina piuttosto che un singolo manico di ceramica.I pezzi più piccoli seguono la superficie interna curva e possono essere disposti in modo più preciso attorno a diversi diametri del gomito e raggi di curvatura.

Le giunture sono scaglionate in modo che il materiale non viaggia continuamente lungo una giuntura retta.entrambe le transizioni finali e ogni area in cui la superficie dell'acciaio potrebbe rimanere esposta.

Una struttura rivestita di piastrelle è particolarmente pratica per tubi di diametro elevato e gomiti non standard.può essere considerata invece una manica ceramica integrata o un anello ceramico segmentatoLa scelta dipende dal diametro interno, dalla geometria del gomito e dal livello di impatto.

Parametri tipici di ceramica in alluminio al 92%

Si tratta di valori tipici del materiale e il grado ceramico finale e i requisiti di prova devono essere confermati nel disciplinare dell'ordine.

La transizione finale richiede un attento controllo

Un gomito rivestito di ceramica può ancora sviluppare usura locale prematura quando la transizione interna non è liscia.Se è più alto, il bordo ceramico può ripetutamente intercettare il flusso del materiale.

Per questo motivo, il diametro interno finito deve essere controllato dopo il rivestimento.e la lunghezza di saldatura rimanente o la transizione della flangia devono seguire il disegno di installazione.

Il gomito di acciaio richiede anche un controllo delle dimensioni, l'angolo di curvatura, il raggio della linea centrale, la lunghezza della tangente,e orientamento flange influenzano se il componente può essere installato senza costringere il condotto circostante fuori allineamento.

Dove si usano questi gomiti

I gomiti rivestiti di ceramica possono essere installati in condotte che trasportano:

• Carbone polverizzato
• Ceneri volanti e ceneri di fondo
• Polvere di calcare
• Polveri di cemento e clinker
• Concentrato minerale
• Sabbia e particelle abrasive
• Polveri e scorie di acciaierie
• Altri materiali secchi alla rinfusa

La selezione effettiva del rivestimento deve tener conto della dimensione delle particelle, della velocità di flusso, dell'angolo di impatto, della temperatura di funzionamento e del fatto che il sistema funzioni sotto pressione o sotto vuoto.

Domande frequenti

E' un gomito di ceramica integrale?

No. Il prodotto mostrato in questa pagina è un gomito di acciaio rivestito con singole piastrelle di ceramica di allumina.

Perche' le giunzioni in ceramica sono scaglionate?

Le giunzioni a scatto impediscono al materiale di seguire una cucitura continua attraverso il gomito e riducono la possibilità di esporre una via di usura diretta alla superficie dell'acciaio.

Il raggio esterno puo' usare una ceramica piu' spessa?

Quando l'usura è concentrata sulla curva esterna, in quella zona può essere disposta una ceramica più spessa o una ceramica di grado diverso in base alle condizioni di disegno e di funzionamento.

È possibile produrre gomiti sia con flangia che con saldatura?

Sì, possono essere fabbricate connessioni a fianco, saldate e altre connessioni finali specificate.

Come viene controllato il diametro interno finito?

Il diametro del gomito di acciaio, lo strato adesivo e lo spessore della ceramica sono considerati insieme.

Si può riprodurre un gomito usurato?

La produzione può essere basata su un disegno confermato o su un campione esistente, l'angolo di piegatura, il raggio della linea centrale, la lunghezza della tangente, le dimensioni della connessione,e la posizione dell'usura più grave devono essere controllate prima della produzione.

Quando si sostituisce un gomito che si consuma ripetutamente al raggio esterno, inviare a ELACERA® una foto della sezione usurata insieme al disegno originale.Questo rende più facile determinare se è necessario regolare lo spessore della ceramica o la disposizione del rivestimento.

- Sì.
