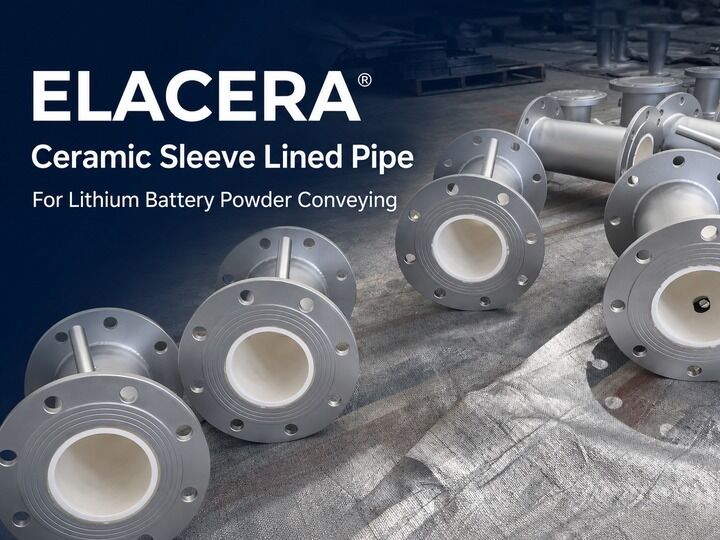

Tubo di acciaio inossidabile con manica in ceramica per il trasporto di polvere di batterie al litio

​Descrizione del prodotto

In una linea di trasporto di polvere per batterie al litio, la domanda pratica non è semplicemente se la ceramica sia più dura dell'acciaio inossidabile. La vera domanda è se l'intera superficie di contatto con la polvere, inclusi i giunti in ceramica, le transizioni delle flange e le variazioni del diametro interno, rimanga protetta e correttamente allineata.

Questo tubo con manicotto in ceramica e rivestimento per il trasporto di polvere per batterie al litio utilizza anelli integrali in ceramica di allumina al 95% all'interno di un tubo esterno in acciaio inossidabile SUS304 o SUS316L. Ogni anello fornisce protezione dall'usura su tutta la circonferenza, mentre le estremità flangiate consentono alla sezione del tubo di connettersi al sistema di trasporto esistente.

Il grado della ceramica e tutti i materiali a contatto con la polvere devono essere confermati in base alla polvere trasportata e ai requisiti di processo del cliente.

Parametri del prodotto

Le specifiche sopra riportate sono riferimenti generali. I materiali finali, le dimensioni e la costruzione sono soggetti al disegno confermato e ai requisiti di processo.

PERCHÉ L'USURA DEL TUBO PUÒ DIVENTARE UN PROBLEMA DI QUALITÀ DEL MATERIALE?

Le polveri fini di materiale catodico o anodico possono scivolare e collidere continuamente contro la parete del tubo durante il trasporto. Velocità più elevate, variazioni del diametro interno e turbolenze locali possono concentrare l'usura in un'area relativamente piccola.

Se la superficie metallica interna viene esposta, il risultato può essere più di un tubo usurato. Il contatto diretto tra la polvere e la superficie metallica può anche aumentare il rischio di contaminazione metallica indesiderata.

Un progetto di protezione dall'usura per il trasporto di polvere per batterie al litio dovrebbe quindi rispondere a due domande:

• Dove il materiale attaccherà per primo il tubo?
• La superficie interna in ceramica può rimanere continua nei giunti e nelle connessioni?

Il livello di controllo della contaminazione richiesto varia tra i processi. L'adesivo di grado ceramico, il materiale di giunzione e altri materiali a contatto con la polvere devono quindi essere esaminati rispetto alla specifica materiale effettiva del cliente.

DOVE INIZIA DI SOLITO L'USURA?

Un tubo dritto può sembrare meno critico di un gomito, ma l'usura locale può comunque svilupparsi a:

• Transizioni all'estremità della flangia
• Giunti degli anelli in ceramica disallineati
• Cambiamenti improvvisi nel diametro interno
• Bordi in ceramica esposti
• Ingressi del tubo dove la polvere entra ad angolo
• Posizioni in cui la turbolenza locale disturba il flusso normale

Un piccolo gradino interno può intercettare ripetutamente le particelle in movimento. Se un anello in ceramica non è allineato con il successivo, il giunto può disturbare il flusso della polvere e concentrare l'abrasione attorno al bordo esposto.

Per questo motivo, l'allineamento del diametro interno e le transizioni delle estremità possono essere importanti quanto la durezza e lo spessore della ceramica.

PERCHÉ UTILIZZARE ANELLI IN CERAMICA INTEGRALI?

Ogni manicotto in ceramica è formato come un anello completo e copre l'intera circonferenza interna del tubo. Molteplici anelli sono assemblati lungo la lunghezza del tubo per creare un percorso di flusso continuo rivestito in ceramica.

Rispetto alle singole piastrelle in ceramica, la struttura del manicotto non presenta giunti longitudinali delle piastrelle nella direzione del flusso del materiale. Ciò riduce il numero di possibili fessure esposte e crea una superficie interna più coerente.

Tuttavia, un tubo rivestito con manicotti in ceramica non è completamente privo di giunti. Esistono ancora giunti tra i singoli anelli. Questi giunti devono essere stretti e correttamente allineati in modo che nessun bordo rialzato in ceramica sia rivolto verso il materiale in ingresso.

Il valore del design del manicotto non è quindi semplicemente "più ceramica". Deriva dal controllo del numero, della direzione e dell'allineamento dei giunti.

Quale Struttura di Rivestimento si Adatta al Tubo?

I manicotti in ceramica non sono automaticamente la soluzione migliore per ogni tubo. Grandi diametri, raccordi complessi, impatti severi o forme interne insolite possono richiedere piastrelle in ceramica o una struttura di rivestimento ingegnerizzata separatamente.

Cinque dettagli di progettazione che contano

Diametro interno finito

Lo spessore della ceramica riduce il diametro interno disponibile del tubo. La scelta di un rivestimento più spesso senza controllare il diametro interno finito può modificare la velocità di trasporto e il comportamento del flusso. Il diametro interno finito richiesto deve essere confermato prima che le dimensioni degli anelli in ceramica siano finalizzate.

Allineamento degli anelli in ceramica

Gli anelli adiacenti devono rimanere concentrici e formare un passaggio interno coerente. Il disallineamento può creare gradini rialzati che subiscono impatti ripetuti delle particelle e accelerano l'usura locale.

Transizione flangia-estremità

Il rivestimento in ceramica deve terminare in modo pulito a entrambe le estremità del tubo. Un bordo metallico esposto, uno spazio vuoto non protetto o un gradino interno improvviso vicino alla flangia possono diventare un punto di usura precoce. Laddove è richiesta una rigorosa riduzione del contatto metallico, l'intera interfaccia della flangia e la sua connessione alla sezione del tubo successiva devono essere esaminate.

Incollaggio e condizioni operative

Il sistema di incollaggio deve essere selezionato in base alla temperatura effettiva, alle vibrazioni e all'ambiente operativo. La durezza della ceramica da sola non determina il limite operativo del tubo rivestito completo.

Progettazione del tubo e della flangia

Il grado dell'acciaio inossidabile, lo spessore della parete del tubo, lo standard della flangia e la classe di pressione devono corrispondere al disegno della tubazione e ai requisiti del sistema. Il rivestimento in ceramica fornisce protezione dall'usura, ma non deve essere utilizzato per compensare un design inadeguato del tubo in acciaio o della flangia.

SUS304 o SUS316L?

Sono disponibili tubi esterni in acciaio inossidabile SUS304 e SUS316L.

La scelta finale dovrebbe basarsi sull'ambiente di processo, sulle specifiche del cliente e sul design della tubazione. SUS316L può essere selezionato per ambienti chimici più esigenti, ma non è automaticamente necessario per ogni linea di polvere per batterie al litio.

Il grado di acciaio inossidabile specificato sul disegno confermato deve sempre avere la priorità.

Cosa controllare prima del preventivo?

Prima di selezionare lo spessore della ceramica o preparare un preventivo, è utile confermare:

• Polvere trasportata e specifica del materiale
• Dimensione delle particelle e velocità di trasporto
• Temperatura e pressione operative
• Posizione di usura esistente e schema di guasto
• Diametro interno finito richiesto
• Transizioni delle flange e variazioni del diametro interno
• Grado di acciaio inossidabile richiesto
• Standard flangia e classe di pressione
• Vibrazioni, impatti o smontaggi frequenti
• Requisiti relativi alla contaminazione metallica e ai materiali a contatto con la polvere

Questi dettagli aiutano a determinare se un manicotto in ceramica integrale è adatto e dove il design del tubo richiede un'attenzione aggiuntiva.

Produzione e ispezione

Prima dell'assemblaggio, il tubo in acciaio inossidabile, le dimensioni delle flange e l'adattamento degli anelli in ceramica vengono controllati rispetto al disegno confermato.

Durante l'installazione della ceramica, si presta attenzione a:

• Sequenza e allineamento degli anelli in ceramica
• Condizione del giunto
• Diametro interno finito
• Coerenza della superficie interna
• Terminazione della ceramica a entrambe le estremità del tubo

L'ispezione finale copre:

• Condizione del diametro interno rivestito in ceramica
• Dimensioni del tubo e della flangia
• Orientamento della flangia
• Aspetto della saldatura
• Allineamento del giunto in ceramica
• Conformità generale con il disegno

Documenti di ispezione aggiuntivi possono essere preparati secondo i requisiti del progetto concordati.

Imballaggio e consegna

I tubi finiti rivestiti con manicotti in ceramica vengono protetti individualmente e fissati su rastrelliere in acciaio o imballati in apposite casse rinforzate per l'esportazione.

Le facce delle flange e le estremità dei tubi sono protette per ridurre il rischio di impatti, umidità e ingresso di materiali estranei durante la movimentazione e il trasporto. Le sezioni di tubo lunghe o pesanti vengono fissate in base alle loro dimensioni e peso.

I marchi di imballaggio, le etichette del prodotto e i documenti di esportazione possono essere preparati in base al progetto e ai requisiti di destinazione.

FAQ

D1: Un manicotto in ceramica elimina il contatto con il metallo?

R: Non automaticamente. Gli anelli in ceramica proteggono il diametro interno principale del tubo, ma le interfacce delle flange, le transizioni, le connessioni e altri materiali a contatto con la polvere devono essere esaminati anche se è richiesta una rigorosa riduzione del contatto metallico.

D2: La ceramica più spessa è sempre migliore?

R: No. Lo spessore della ceramica deve corrispondere alle condizioni di usura e al diametro interno finito richiesto. Uno spessore eccessivo può ridurre l'area di flusso, mentre uno spessore insufficiente potrebbe non fornire il margine di usura previsto.

D3: Un manicotto in ceramica è migliore delle piastrelle in ceramica?

R: Dipende dalla geometria del tubo e dalle condizioni operative. I manicotti in ceramica forniscono protezione su tutta la circonferenza con meno giunti longitudinali. Le piastrelle in ceramica sono spesso più flessibili per grandi diametri e forme complesse.

D4: È possibile fornire sia SUS304 che SUS316L?

R: Sì. Il grado finale di acciaio inossidabile viene selezionato in base al disegno del cliente, all'ambiente di processo e ai requisiti tecnici.

D5: La 95% di allumina è adatta per ogni polvere di batteria al litio?

R: Non necessariamente. È comunemente utilizzata per la protezione dall'usura industriale, ma il grado della ceramica e tutti i materiali a contatto con la polvere devono essere confermati rispetto ai limiti di contaminazione e ai requisiti di processo del cliente.

D6: I manicotti in ceramica possono essere utilizzati in gomiti e tee?

R: Possono essere utilizzati quando forme ceramiche adatte possono essere fabbricate e installate. Tuttavia, la geometria del tubo, la direzione dell'impatto e i limiti di produzione devono essere valutati separatamente. Questa pagina prodotto descrive principalmente sezioni di tubo dritte flangiate.

D7: Quali informazioni sono necessarie per la valutazione tecnica?

R: Si prega di fornire il disegno del tubo, la quantità, la polvere trasportata, la dimensione delle particelle, la velocità di trasporto, la temperatura, la pressione, il grado di acciaio inossidabile, lo spessore della ceramica richiesto, il diametro interno finito e lo standard della flangia.
