Tubo flessibile in gomma rivestito in ceramica per il trasferimento di sabbia abrasiva nei porti

Introduzione al prodotto

In un porto, un tubo flessibile viene raramente sostituito perché l'intera fodera in gomma si è consumata uniformemente. Il guasto inizia solitamente in un punto: l'esterno di una curva, l'area dietro una flangia o una breve sezione colpita da un flusso di materiale concentrato. Una volta che quel punto si consuma, la linea di trasferimento si ferma anche se la maggior parte del tubo flessibile potrebbe ancora apparire in buone condizioni.

Un tubo rigido rivestito in ceramica può resistere a una forte abrasione, ma non sempre può accogliere vibrazioni, disallineamenti o movimenti limitati delle attrezzature. Un normale tubo in gomma offre questa flessibilità, ma lascia la gomma direttamente esposta alla sabbia. Il tubo flessibile in gomma rivestito in ceramica Elacera è realizzato per le posizioni in cui entrambi i problemi si verificano contemporaneamente.

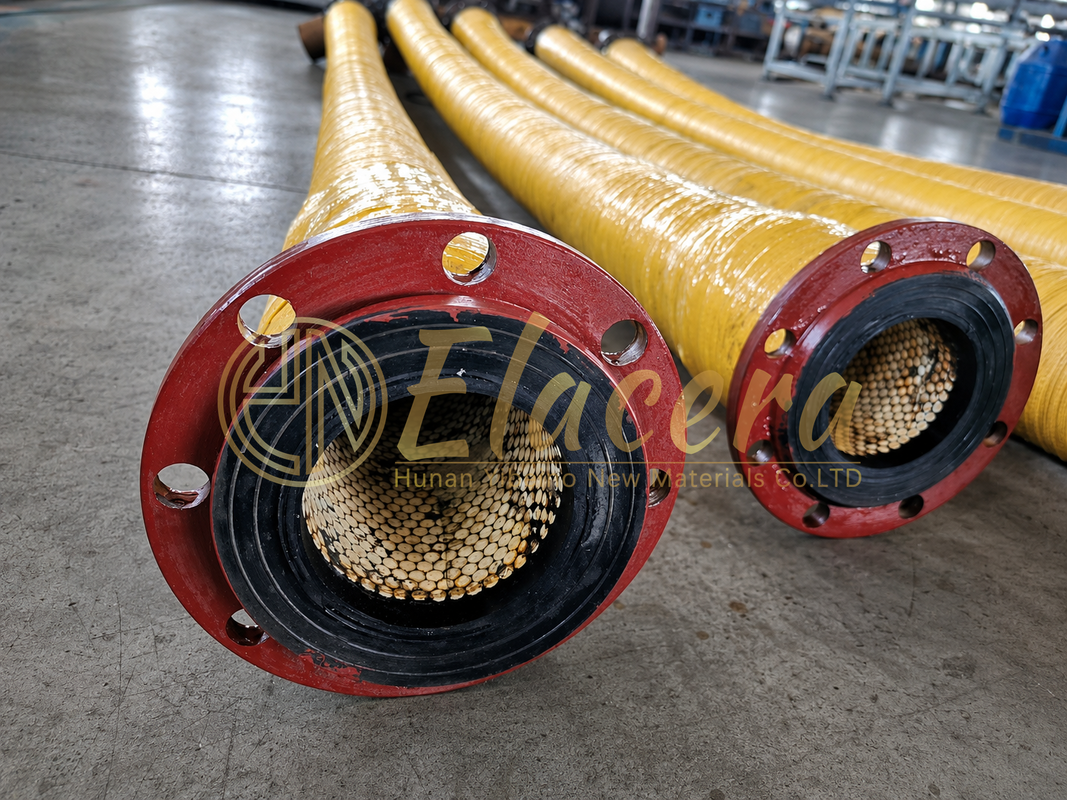

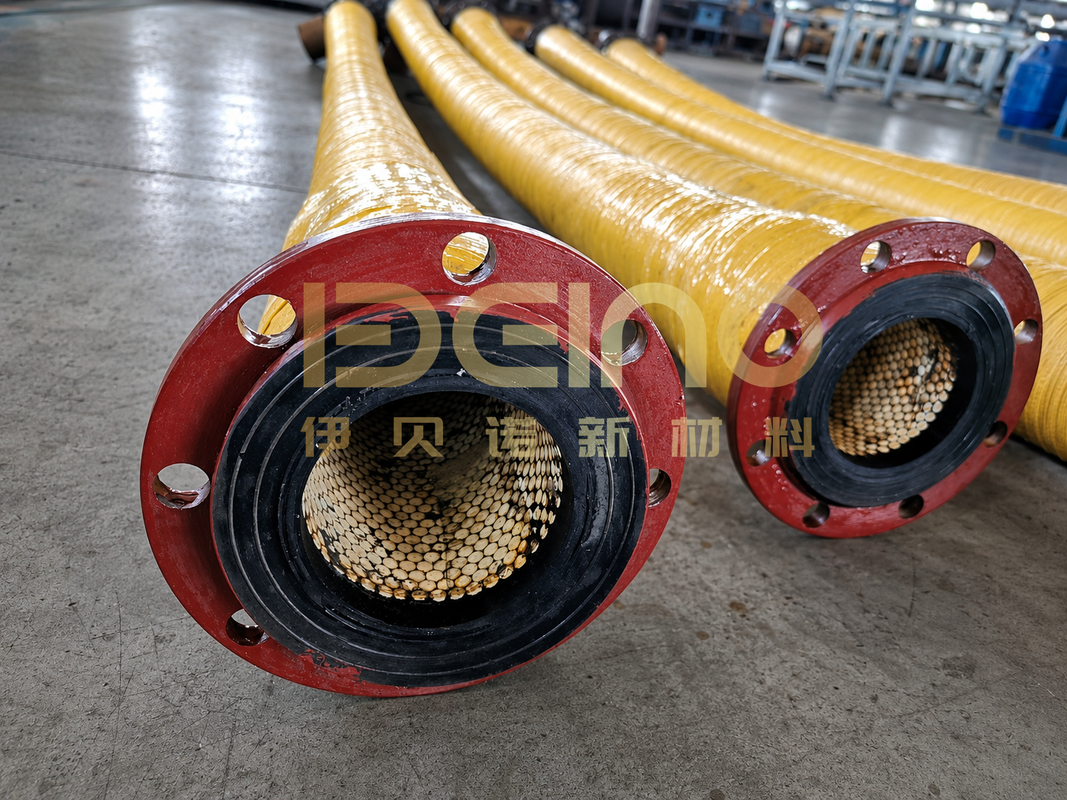

Il tubo flessibile utilizza segmenti separati di ceramica ad alta allumina piuttosto che un unico tubo ceramico continuo. I segmenti formano la superficie interna di usura e rimangono supportati dalla gomma, in modo che l'assemblaggio possa flettersi entro il suo raggio di curvatura approvato. Viene normalmente utilizzato come connessione flessibile mirata, non come sostituzione di ogni tubo in acciaio nel sistema.

Dove questo tubo flessibile si guadagna il suo posto

L'applicazione più forte è un punto flessibile noto ad alta usura. Se il tubo flessibile esistente si guasta ripetutamente nella stessa area, le fotografie dell'alesaggio usurato e del percorso installato sono spesso più utili di una descrizione generale del materiale.

Perché il solo DN non è sufficiente per un preventivo

Due tubi flessibili con lo stesso diametro interno possono richiedere costruzioni molto diverse. Un tubo di scarico a pressione positiva che trasporta sabbia bagnata non è lo stesso prodotto di un tubo di aspirazione utilizzato per l'aspirazione. Un breve connettore supportato è anche diverso da un lungo tubo che deve sostenere il proprio peso tra due punti.

Per il servizio portuale, il primo preventivo dovrebbe indicare se il materiale è secco o miscelato con acqua, la dimensione massima prevista delle particelle, la pressione normale e massima, la temperatura, la curva installata, lo standard della flangia e l'esposizione all'esterno. Se è richiesta aspirazione, servizio galleggiante, trascinamento o corazza esterna, deve essere dichiarato all'inizio; queste caratteristiche non fanno parte di un tubo di scarico rivestito in ceramica standard.

Dati tipici del prodotto

Pressione, diametro esterno, peso unitario e raggio di curvatura minimo sono finalizzati per la dimensione effettiva. Dovrebbero apparire sul disegno approvato invece di essere copiati da un diametro di tubo flessibile diverso.

Cosa succede all'interno del tubo flessibile

La sabbia che scorre lungo un foro in gomma rimuove gradualmente materiale. Ad una curva, le particelle continuano nella loro direzione originale e colpiscono il raggio esterno più pesantemente. Un riduttore, un gomito a monte o una connessione disallineata possono rendere il flusso ancora meno uniforme. Lo strato ceramico fornisce al materiale una superficie di usura dura, mentre la gomma circostante supporta i segmenti e assorbe il movimento normale.

La ceramica non corregge un'installazione scadente. Un tubo flessibile forzato al di sotto del suo raggio di curvatura minimo può appiattirsi localmente, disturbare il flusso e sovraccaricare la struttura. Tirare insieme flange disallineate con il tubo flessibile può creare lo stesso problema prima ancora che inizi il trasporto.

Sei dettagli da approvare prima della produzione

Domande frequentiLunghezza totale e curva installata effettiva

Domande frequentiDiametro esterno flangia, schema fori bulloni, faccia di tenuta e orientamento

Domande frequentiMetodo di supporto in modo che il peso del tubo flessibile non sia sostenuto dalle flange

Domande frequentiIspezione, imballaggio e fornitura

Domande frequentiI tubi flessibili lunghi o pesanti vengono supportati durante l'imballaggio per evitare che vengano piegati in un raggio inadatto. Casse di legno o telai di trasporto vengono selezionati in base alla dimensione, al peso e al metodo di spedizione del tubo flessibile.

Domande frequentiQuesto tubo flessibile può essere utilizzato per l'aspirazione di sabbia?

Solo quando è specificamente progettato e classificato per il servizio sottovuoto. Un tubo di scarico a pressione positiva non deve essere trattato come un tubo di aspirazione.

Può sostituire un tubo in acciaio rivestito in ceramica?

Può sostituire sezioni flessibili o disallineate selezionate. Le sezioni dritte fisse sono spesso meglio servite da tubi rigidi rivestiti in ceramica.

Come viene deciso il raggio di curvatura minimo?

Dipende dal diametro del tubo flessibile, dal layout dei segmenti ceramici, dal rinforzo e dalla lunghezza. Il raggio consentito è indicato sul disegno approvato.

Puoi abbinare una flangia esistente?
Sì. Inviare un disegno completo della flangia o lo standard, la classe di pressione, il diametro esterno, i dettagli dei fori dei bulloni e il requisito della faccia di tenuta.

Qual è il modo più veloce per ricevere un preventivo accurato?
Inviare materiale, dimensione delle particelle, pressione, temperatura, diametro interno del tubo flessibile, lunghezza, curva installata, disegno della flangia e fotografie della connessione attuale.

Ancora a sostituire lo stesso tubo flessibile?
Hai un tubo flessibile che continua a usurarsi nello stesso punto di trasferimento del porto? Invia le foto del tubo flessibile guasto e il disegno della connessione a Elacera. Esamineremo se la posizione richiede un tubo flessibile in ceramica, un raccordo rigido resistente all'usura o una struttura diversa.
