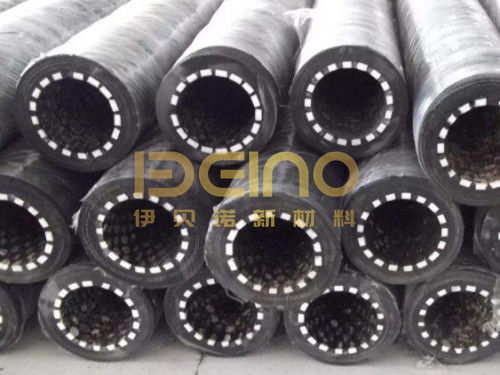

Tubo di gomma rivestito in ceramica ad alluminio esagonale personalizzato

Descrizione del prodotto

In un tubo flessibile rivestito di ceramica, le facce ceramiche sono solo una parte della superficie di usura. La gomma tra le piastrelle, i bordi esposti delle piastrelle e il rivestimento attorno ai collegamenti influenzano anche le prestazioni del tubo in servizio abrasivo.

Il tubo flessibile in gomma rivestito di ceramica esagonale ELACERA utilizza singole piastrelle ceramiche integrate in una costruzione in gomma rinforzata tramite vulcanizzazione. Il rivestimento piastrellato fornisce protezione dall'usura consentendo al tubo di flettersi entro i limiti di installazione specificati.

Cosa fornisce il motivo esagonale

Le piastrelle esagonali formano un mosaico ripetuto attorno alla superficie interna. A differenza di un manicotto ceramico continuo, il rivestimento è costituito da elementi di usura separati supportati dalla gomma.

Questa disposizione consente al layout ceramico di seguire il diametro interno del tubo. Tuttavia, le piastrelle ceramiche stesse rimangono rigide. La flessibilità deriva dalla costruzione in gomma e dal movimento che accoglie tra gli elementi ceramici.

Il solo contorno esagonale non garantisce che le piastrelle rimangano sicure in ogni condizione operativa. Le dimensioni delle piastrelle, il supporto in gomma e l'interfaccia ceramica-gomma richiedono attenzione.

Per questo motivo, una specifica che indichi solo "rivestimento ceramico esagonale" è incompleta. La disposizione finita è importante quanto la forma della singola piastrella.

Dimensioni delle piastrelle, spazi in gomma e copertura superficiale

Le dimensioni delle piastrelle devono essere adatte al diametro del tubo e alle condizioni di piegatura previste. Un layout sviluppato per un diametro non deve essere trasferito automaticamente a un tubo più piccolo.

Il design deve anche bilanciare la copertura ceramica con il supporto in gomma. Ampi canali in gomma esposti possono diventare percorsi di usura locali. Al contrario, il semplice impacchettamento delle piastrelle non crea un rivestimento flessibile adatto.

Durante la revisione, controllare:

• Dimensioni e spessore delle piastrelle
• Distanza tra piastrelle adiacenti
• Supporto sotto e attorno alla ceramica
• Bordi sporgenti o posizionamento irregolare delle piastrelle
• Copertura dove il rivestimento incontra le estremità del tubo

Questi dettagli devono essere considerati insieme. Un'alta percentuale di copertura ceramica, da sola, non conferma che il tubo possa accogliere la piega richiesta o resistere al materiale effettivamente trasportato.

Costruzione e riferimento delle specifiche

Pressione di esercizio, temperatura, raggio di piegatura minimo e qualsiasi requisito di vuoto devono essere confermati per l'assemblaggio completo del tubo.

Un certificato di materiale ceramico non stabilisce queste classificazioni del tubo. Il rinforzo, la mescola di gomma, i raccordi terminali e i dettagli di produzione influenzano anche le condizioni operative ammissibili.

Lo stesso motivo di piastrelle ceramiche non dovrebbe quindi essere presentato come avente un limite di pressione o piegatura universale per ogni dimensione di tubo.

Prestare attenzione al rivestimento vicino alle connessioni

Un motivo regolare può coprire ordinatamente la lunghezza principale del tubo lasciando una disposizione meno coerente vicino all'accoppiamento o alla flangia.

Queste sezioni terminali meritano un'ispezione separata. Controllare dove termina la ceramica, come è protetta la gomma adiacente e se il tubo collegato introduce un bordo esposto nel flusso del materiale.

La disposizione terminale potrebbe richiedere una disposizione di piastrelle diversa da quella del diametro principale. Dovrebbe essere dettagliata come parte della costruzione del tubo piuttosto che trattata come uno spazio da riempire dopo il completamento del rivestimento principale.

I raccordi terminali devono anche adattarsi al percorso installato in modo che il collegamento del tubo non introduca torsioni inutili o una piega acuta accanto all'accoppiamento.

Ispezionare la superficie piastrellata, non solo il rivestimento esterno

Durante un'ispezione programmata, guardare all'interno del tubo dove l'accesso lo consente. Un rivestimento esterno intatto non garantisce che il rivestimento ceramico sia in buone condizioni.

Registrare piastrelle mancanti, ceramica incrinata, canali in gomma usurati e danni attorno alle estremità. Notare se il problema si verifica lungo tutta la lunghezza o solo in una posizione.

Il danno locale può essere correlato alla piega installata, alla direzione del materiale in ingresso, al supporto o alla geometria della connessione. Confrontare la posizione di usura con la storia operativa prima di decidere che una ceramica più dura o una piastrella più spessa sia la soluzione.

Dove è disponibile la disposizione originale del rivestimento, utilizzarla come riferimento per valutare le modifiche.

FAQ

Le piastrelle esagonali sono uguali alle perle ceramiche?

No. Questo design utilizza piastrelle ceramiche esagonali. I tubi rivestiti di perle e di ceramica cilindrica utilizzano forme di elementi di usura diverse e non dovrebbero essere descritti come la stessa costruzione.

La forma esagonale blocca meccanicamente le piastrelle?

Il contorno da solo non prova un blocco meccanico. La ritenzione dipende dalla geometria specificata della piastrella e dalla sua integrazione con la gomma. L'intero design del rivestimento deve essere esaminato.

Possono essere utilizzate lastre di mosaico ceramico sciolte come sostituto di un tubo flessibile rivestito di ceramica finito?

No. Una lastra di mosaico è un componente di rivestimento, non un assemblaggio di tubo qualificato. La costruzione in gomma, il rinforzo, l'integrazione della ceramica e i raccordi terminali devono essere progettati e verificati insieme per il servizio previsto.

ELACERA fornisce tubi flessibili in gomma rivestiti di ceramica esagonale personalizzati in base al diametro interno richiesto, alla lunghezza, alla disposizione delle connessioni e alle condizioni operative, con il layout ceramico esaminato come parte della costruzione completa del tubo.
