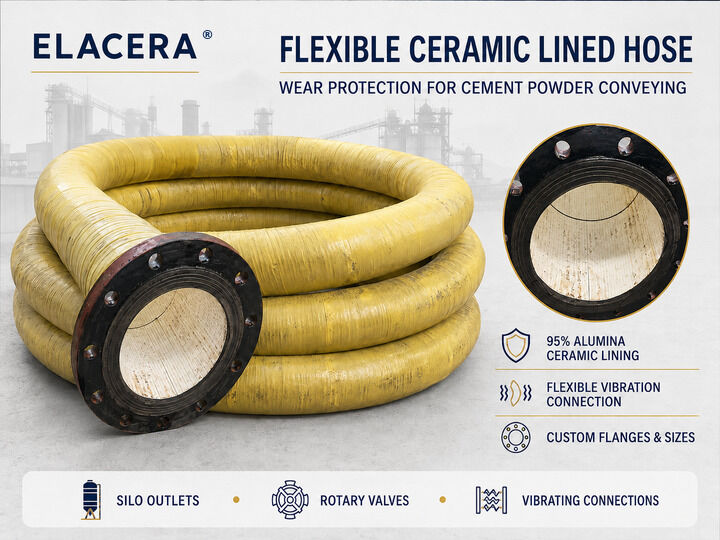

Tubo a rivestimento in ceramica flessibile per il trasporto della polvere di cemento
Introduzione al prodotto
I collegamenti flessibili sono spesso le prime parti a usurarsi in una linea di trasporto di polvere di cemento. Questo è particolarmente comune sotto i silos, accanto alle valvole rotanti e ai trasportatori a vite, o tra tubazioni fisse e apparecchiature vibranti.
Un normale tubo flessibile in gomma può assorbire vibrazioni e movimenti limitati, ma il suo strato interno in gomma rimane esposto al flusso di polvere. Le sottili particelle di cemento erodono gradualmente la stessa area, rendendo il tubo più sottile e aumentando il rischio di perdite o arresti imprevisti.
Il tubo flessibile Elacera con rivestimento ceramico è progettato per collegamenti soggetti a usura ripetuta nei sistemi di trasporto di polvere di cemento. Il suo rivestimento in ceramica di allumina riceve la maggior parte dell'abrasione diretta, mentre il corpo rinforzato in gomma mantiene la flessibilità controllata richiesta nei collegamenti in movimento o vibranti.
Perché i collegamenti flessibili si usurano così rapidamente
Un tubo rigido in acciaio con rivestimento ceramico funziona bene nelle sezioni di trasporto fisse, ma non può sostituire ogni giunto flessibile in un impianto di cemento. Alcuni collegamenti devono compensare le vibrazioni delle apparecchiature, piccole deviazioni di installazione o movimenti limitati durante il funzionamento.
Questi brevi tratti di tubo possono diventare punti di usura concentrata. L'abrasione è spesso più severa vicino agli scarichi, alle curve o alle aree in cui il flusso del materiale cambia direzione. Una volta che la gomma interna è consumata, possono verificarsi perdite di polvere anche se la tubazione in acciaio circostante rimane in buone condizioni.
L'installazione di un tubo con rivestimento ceramico in queste posizioni sposta la superficie di usura principale dal corpo in gomma al rivestimento ceramico. Questo aiuta a ridurre il rischio di perdite premature senza convertire il collegamento flessibile in un assemblaggio rigido.
Posizioni di installazione tipiche
Il tubo può essere considerato per:
- Collegamenti sotto silos e tramogge di stoccaggio del cemento
- Giunti flessibili vicino a valvole rotanti e trasportatori a vite
- Linee di carico e scarico di polvere di cemento
- Collegamenti tra tubazioni fisse e apparecchiature vibranti
- Sistemi di trasporto di farina cruda raffreddata e polveri minerali secche
- Brevi tratti di tubo che sono già stati sostituiti ripetutamente a causa di abrasione interna
Il prodotto è destinato principalmente a polveri abrasive secche e raffreddate. Se il materiale trasportato è caldo, le temperature continue e di picco devono essere confermate prima di selezionare il composto di gomma, il sistema di adesione e la costruzione completa del tubo.
Rivestimento ceramico e costruzione del tubo
Pezzi di ceramica di allumina strettamente disposti formano la superficie interna resistente all'usura. Sono incorporati e fissati saldamente nella struttura in gomma, consentendo al tubo di piegarsi entro il suo intervallo di progettazione, limitando al contempo il contatto diretto tra la polvere trasportata e lo strato interno di gomma.
Una costruzione tipica include:
- Rivestimento antiusura in ceramica di allumina al 95%
- Strato di ammortizzazione elastico in gomma
- Strati di rinforzo selezionati in base al diametro del tubo e alla pressione
- Copertura esterna protettiva in gomma
- Flange personalizzate o raccordi terminali specifici per progetto
La disposizione della ceramica, la struttura di rinforzo e i collegamenti terminali non sono identici per ogni tubo. Sono selezionati in base al diametro interno, alla lunghezza totale, alla pressione di esercizio, alla posizione di installazione e alle prestazioni di flessione richieste.
Il tubo non deve essere piegato al di sotto del suo raggio di curvatura minimo confermato. Piegature o torsioni eccessive possono esercitare uno stress non necessario sul rivestimento ceramico e sui collegamenti terminali.
Benefici pratici nelle posizioni soggette a usura ripetuta
Protezione ceramica contro la polvere di cemento
Il rivestimento in ceramica di allumina riceve la maggior parte dell'impatto diretto e dell'abrasione per scorrimento dal flusso di polvere. Questo protegge il corpo in gomma nelle aree in cui un normale tubo potrebbe usurarsi troppo rapidamente.
Flessibilità controllata
I pezzi ceramici lavorano insieme al corpo in gomma, consentendo al tubo di adattarsi alle normali vibrazioni delle apparecchiature e ai movimenti limitati. Rimane un componente flessibile, ma il suo raggio di flessione deve seguire il design confermato del tubo.
Collegamenti realizzati per adattarsi alla tubazione
Le dimensioni delle flange, i modelli dei fori dei bulloni e altri raccordi terminali possono essere prodotti secondo la tubazione esistente, lo standard di flangia o il disegno di progetto. Questo può ridurre il lavoro di modifica durante l'installazione.
Manutenzione focalizzata su una breve sezione
Quando l'usura è concentrata su un collegamento flessibile, un tubo correttamente progettato può essere rimosso e sostituito senza cambiare una lunga sezione di tubazione fissa.
Più adatto a punti di usura noti
Un tubo con rivestimento ceramico è particolarmente utile dove i precedenti tubi in gomma hanno già mostrato usura interna ripetuta. Per servizi a bassa abrasione, un normale tubo in gomma potrebbe ancora essere la scelta più economica.
Dati tecnici di riferimento
|
Articolo
|
Specifiche di riferimento
|
|
Tipo di prodotto
|
Tubo flessibile in gomma con rivestimento ceramico
|
|
Materiale ceramico
|
Ceramica di allumina al 95%
|
|
Densità ceramica
|
Circa 3,75 g/cm³
|
|
Durezza ceramica
|
≥85 HRA
|
|
Costruzione del tubo
|
Rivestimento in ceramica di allumina + corpo in tubo di gomma rinforzato
|
|
Materiali adatti
|
Polvere di cemento, farina cruda raffreddata e altre polveri minerali secche
|
|
Pressione di esercizio
|
Confermata in base al diametro interno del tubo, al rinforzo e alle condizioni operative
|
|
Temperatura operativa
|
Confermata in base alla temperatura del materiale, al composto di gomma e al design del tubo
|
|
Diametro interno
|
Personalizzato
|
|
Lunghezza del tubo
|
Personalizzato
|
|
Collegamenti terminali
|
Flange personalizzate o raccordi specifici per progetto
|
|
Raggio di curvatura minimo
|
Confermato in base alle dimensioni e alla costruzione del tubo
|
Le informazioni sopra riportate sono un riferimento generale piuttosto che una specifica fissa per ogni tubo. I limiti finali di pressione, temperatura e flessione devono essere confermati in base alla costruzione completa del tubo e alle condizioni operative effettive.
Informazioni necessarie prima del preventivo
Il solo diametro interno non è sufficiente per selezionare un tubo con rivestimento ceramico. Per il preventivo e la conferma della struttura, si prega di fornire:
- Materiale trasportato
- Diametro interno richiesto
- Lunghezza del tubo
- Pressione di esercizio e di picco
- Temperatura continua e di picco del materiale
- Raggio di curvatura richiesto
- Standard di flangia o disegno di collegamento
- Disegno di installazione o fotografie chiare del sito
- Se il tubo è soggetto a vibrazioni, movimento o pressione negativa
- Quantità richiesta
Questi dettagli aiutano a determinare se un tubo con rivestimento ceramico è adatto all'installazione e ci consentono di esaminare la disposizione della ceramica, la struttura di rinforzo e il design dei collegamenti terminali.
Ispezione e imballaggio per l'esportazione
Prima della consegna, le dimensioni del tubo, i collegamenti delle flange, il rivestimento ceramico visibile e l'aspetto esterno vengono controllati rispetto al disegno confermato o ai requisiti dell'ordine.
Le facce delle flange sono protette durante il trasporto. A seconda delle dimensioni del tubo e della quantità dell'ordine, i prodotti possono essere imballati in casse di legno rinforzate o su pallet adatti per l'esportazione. I marchi di spedizione e i documenti possono essere preparati secondo i requisiti dell'ordine.
FAQ
Questo tubo è adatto per polvere di cemento calda?
Dipende dalle temperature continue e di picco del materiale. La temperatura influisce sul composto di gomma, sul sistema di adesione e sulle prestazioni di servizio previste. La temperatura operativa effettiva deve essere confermata prima della produzione.
Può sostituire ogni tubo in gomma in un impianto di cemento?
No. È più utile dove l'abrasione interna è la causa principale di guasti ripetuti del tubo. Un normale tubo in gomma potrebbe essere ancora sufficiente e più economico per servizi a bassa usura.
Il rivestimento ceramico rende il tubo rigido?
No. I pezzi ceramici sono disposti all'interno del corpo in gomma in modo che il tubo mantenga una flessibilità controllata. Tuttavia, non può essere piegato o attorcigliato senza limitazioni e non deve operare al di sotto del raggio di curvatura minimo confermato.
Il tubo può resistere alla pressione negativa?
La pressione negativa o le condizioni di aspirazione devono essere specificate prima della progettazione. La struttura di rinforzo potrebbe dover essere modificata per ridurre il rischio di collasso del tubo.
Le dimensioni della flangia possono corrispondere a una tubazione esistente?
Sì. Le flange e altri raccordi terminali possono essere personalizzati secondo un disegno, uno standard di flangia o dimensioni di installazione verificate.
Come viene determinata la pressione di esercizio ammissibile?
Dipende dal diametro interno del tubo, dalla struttura di rinforzo, dalla lunghezza totale, dai raccordi terminali e dalle condizioni operative effettive. La classe di pressione deve essere confermata per ogni progetto piuttosto che assunta dal nome del prodotto.
Quali informazioni sono più importanti per un preventivo?
Si prega di fornire il diametro interno, la lunghezza, il materiale trasportato, la pressione di esercizio, la temperatura operativa, i dettagli della flangia e la quantità. Anche un disegno di installazione o una fotografia chiara del collegamento esistente sono utili.
Informazioni su Elacera
Hunan Yibeinuo New Material Co., Ltd. fornisce prodotti ceramici resistenti all'usura e componenti con rivestimento ceramico per sistemi di movimentazione di materiali abrasivi. Sotto il marchio Elacera, offriamo tubi con rivestimento ceramico, tubi flessibili con rivestimento ceramico, rivestimenti in gomma-ceramica, rivestimenti per pulegge in ceramica e componenti personalizzati per la protezione dall'usura.
Per un preventivo o una revisione tecnica, inviaci le dimensioni del tubo, le condizioni operative e il disegno di collegamento. Esamineremo la posizione di usura effettiva e raccomanderemo un rivestimento ceramico, una struttura di rinforzo e un collegamento terminale adatti.
