Liner di abbigliamento in gomma incorporata in ceramica

​Descrizione del prodotto

Nei punti di trasferimento ad alto impatto, l'abrasione è solo una parte del problema di usura. Particelle di grandi dimensioni, altezze di caduta elevate e impatti ripetuti possono rompere rivestimenti rigidi o allentare piastrelle ceramiche, mentre i rivestimenti in gomma convenzionali possono usurarsi troppo rapidamente sotto un flusso continuo di materiale.

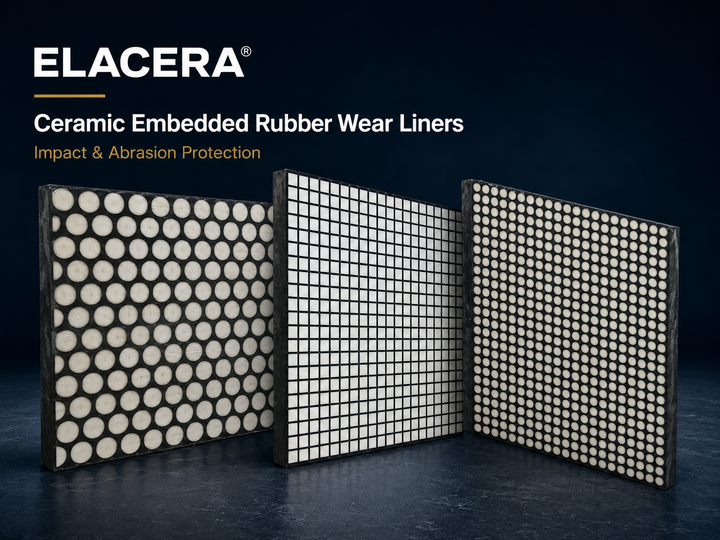

I rivestimenti antiusura in gomma con ceramica incorporata Elacera® combinano ceramiche di allumina resistenti all'usura con una matrice di gomma ammortizzante. Gli elementi ceramici resistono all'abrasione per scorrimento, mentre la gomma circostante attutisce gli impatti, le vibrazioni e gli stress strutturali.

Questo design è particolarmente adatto per scivoli, tramogge, contenitori e punti di trasferimento che movimentano minerali, carbone, clinker, scorie e altri materiali sfusi abrasivi.

COME FUNZIONA LA STRUTTURA COMPOSITA

Superficie ceramica resistente all'usura

Gli elementi ceramici di allumina formano la superficie di usura primaria e proteggono l'attrezzatura dall'abrasione continua.

Matrice di gomma ammortizzante

La gomma elastica assorbe parte dell'energia d'impatto e riduce il rischio di rottura o distacco della ceramica.

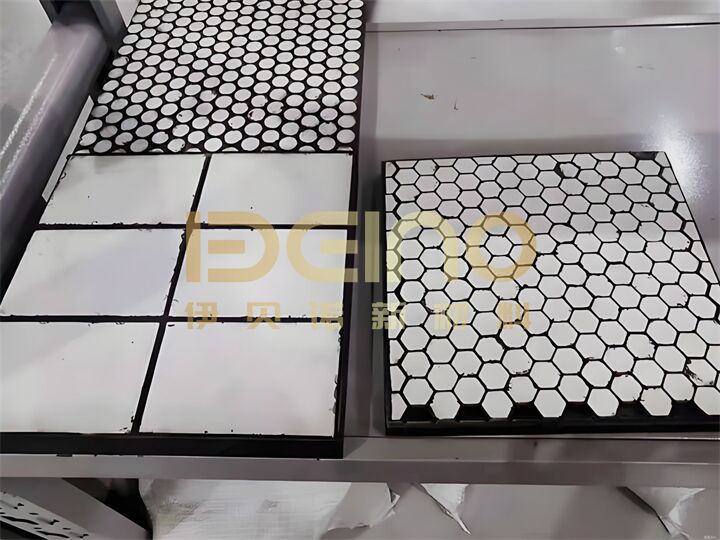

Design con ceramica incorporata

Le ceramiche sono vulcanizzate saldamente nella gomma, proteggendo i loro bordi e migliorando la stabilità sotto impatti ripetuti.

Supporto in acciaio opzionale

Per applicazioni gravose, il rivestimento può essere fornito con una piastra di supporto in acciaio, prigionieri o fori per bulloni per l'installazione meccanica.

BENEFICI CHIAVE

• Combina resistenza all'abrasione con assorbimento degli impatti
• Riduce la rottura della ceramica e il distacco del rivestimento
• Aiuta a ridurre le vibrazioni e il rumore operativo
• Adatto per superfici di attrezzature curve o irregolari
• Disponibile in dimensioni, forme e spessori personalizzati
• Più facile da sostituire rispetto ai rivestimenti in acciaio saldati permanentemente

PARAMETRI TECNICI TIPICI

Materiale ceramico: ceramica di allumina al 95%
Densità ceramica: ≥3,75 g/cm³
Durezza ceramica: ≥85 HRA
Resistenza a flessione: ≥330 MPa
Resistenza a compressione: ≥1200 MPa
Resistenza a trazione della gomma: ≥12 MPa
Allungamento della gomma: ≥250%
Durezza della gomma: 55–65 Shore A
Resistenza del legame ceramica-gomma: ≥3,0 MPa
Temperatura operativa standard: −40°C a +80°C
Grandi temperature più elevate: disponibili su richiesta

I parametri possono essere regolati in base al livello di impatto, alla dimensione del materiale, alla temperatura operativa e ai requisiti di installazione.

APPLICAZIONI

Estrazione mineraria

Scivoli di trasferimento, aree di scarico frantumatori, tramogge minerali, alimentatori vibranti e attrezzature di vagliatura.

Impianti di cemento

Scivoli clinker, tramogge materie prime, frantumatori, cicloni e punti di trasferimento.

Centrali elettriche a carbone

Bunker carbone, scivoli carbone, sistemi di movimentazione ceneri e attrezzature di scarico pirite.

Acciaio e fusione

Scivoli sinter, sistemi di alimentazione altoforno, attrezzature di movimentazione scorie e tramogge di stoccaggio.

Porti e movimentazione materiali sfusi

Caricatori navali, tramogge di scarico, stazioni di trasferimento nastri trasportatori e scivoli di movimentazione materiali.

GUIDA ALLA SELEZIONE DEL RIVESTIMENTO

I rivestimenti in gomma con ceramica di allumina incorporata sono adatti per attrezzature esposte sia all'usura per scorrimento abrasivo che a impatti ripetuti.

Prima di selezionare la struttura del rivestimento, è necessario valutare le seguenti condizioni operative:

• Materiale trasportato e dimensione delle particelle
• Altezza di caduta e angolo di impatto
• Portata del materiale
• Temperatura operativa
• Dimensioni attrezzatura esistente
• Spazio di installazione e manutenzione

Per impatti estremamente elevati, materiali a grossi pezzi o impatti diretti concentrati, un rivestimento in gomma ceramica ZTA o una struttura ceramica più spessa potrebbero essere più adatti.

PERSONALIZZAZIONE E INSTALLAZIONE

Elacera® può personalizzare la disposizione della ceramica, lo spessore della gomma, le dimensioni complessive, il supporto in acciaio, i fori per bulloni e il metodo di fissaggio in base ai disegni dell'attrezzatura.

Si raccomanda l'installazione avvitata quando sono richieste rapide sostituzioni e manutenzione. I rivestimenti con supporto in acciaio e prigionieri possono essere utilizzati dove è necessaria una fissaggio meccanico più robusto.

FAQ

D1: Qual è la differenza tra un rivestimento in gomma con ceramica incorporata e un rivestimento in gomma?

Il rivestimento in ceramica incorporata fornisce una superficie dura e resistente all'usura, mentre la matrice di gomma assorbe gli impatti. Un rivestimento solo in gomma offre un buon ammortizzamento ma normalmente ha una minore resistenza all'abrasione.

D2: Quando dovrebbero essere considerate le ceramiche ZTA?

Le ceramiche ZTA sono raccomandate per condizioni di impatto più severe, specialmente dove particelle di grandi dimensioni, altezze di caduta elevate o impatti concentrati possono causare la rottura delle ceramiche di allumina standard.

D3: Le dimensioni del rivestimento e la disposizione della ceramica possono essere personalizzate?

Sì. Le dimensioni del rivestimento, la forma della ceramica, la disposizione della ceramica, lo spessore della gomma e il metodo di fissaggio possono essere personalizzati in base ai disegni dell'attrezzatura e alle condizioni operative.

D4: Come vengono installati i rivestimenti?

I metodi di installazione comuni includono bulloni annegati, prigionieri con supporto in acciaio e fissaggio avvitato. Il metodo appropriato dipende dalla struttura dell'attrezzatura e dai requisiti di manutenzione.

D5: Quali informazioni sono necessarie per la selezione del rivestimento?

Si prega di fornire il materiale trasportato, la dimensione delle particelle, l'altezza di caduta, la temperatura operativa, le dimensioni dell'attrezzatura, la posizione di usura e i disegni di installazione.

CONTATTA ELACERA®

Inviaci i disegni della tua attrezzatura e le condizioni operative. I nostri ingegneri di protezione dall'usura raccomanderanno una struttura ceramica adatta, uno spessore della gomma e un metodo di installazione per la tua applicazione.
