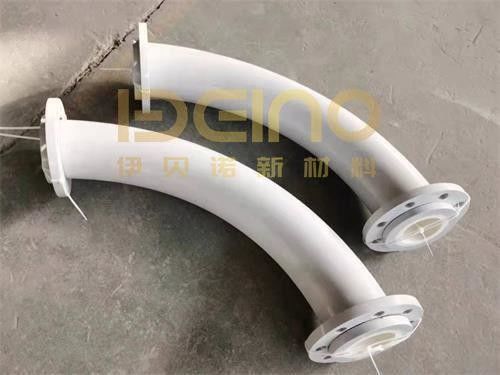

Tubo in acciaio rivestito con manicotto in ceramica di allumina per il trasporto di materiali abrasivi

DESCRIZIONE DEL PRODOTTO

I tubi rivestiti con manicotti in ceramica di allumina ELACERA® combinano un involucro esterno in acciaio con uno strato antiusura continuo in ceramica ad alto tenore di allumina. Sono progettati per sistemi di trasporto pneumatico e meccanico per la movimentazione di ceneri, polverino di carbone, cemento, scorie, minerali e altri materiali abrasivi. Tubi diritti, curve e altre sezioni di tubazione possono essere personalizzati in base alle effettive condizioni operative.

Perché le tubazioni di trasporto si usurano in modo non uniforme?

Le particelle abrasive non usurano tutte le parti di una tubazione alla stessa velocità. L'usura è normalmente concentrata su curve, riduzioni, giunzioni e altre posizioni in cui il materiale cambia direzione o velocità.

Una volta che si verifica un assottigliamento localizzato della parete, possono verificarsi perdite anche se la maggior parte del tubo rimane utilizzabile. Ciò può comportare sostituzioni ripetute, fermi impianto imprevisti e maggiori costi di manutenzione.

Come funziona la struttura con manicotti in ceramica?

Il tubo esterno in acciaio garantisce resistenza meccanica e supporto per l'installazione. All'interno del tubo, i manicotti in ceramica ad alto tenore di allumina formano una superficie antiusura a circonferenza intera che impedisce ai materiali abrasivi di entrare in contatto diretto con la parete in acciaio.

A differenza del tradizionale rivestimento con piastrelle di ceramica, un manicotto ceramico monolitico non presenta giunti longitudinali. I singoli manicotti vengono installati sezione per sezione lungo il tubo. L'allineamento dei giunti, il diametro interno finito e i raccordi alle estremità flangiate devono essere controllati attentamente per garantire un percorso di flusso interno uniforme.

Perché scegliere un tubo rivestito con manicotti in ceramica?

• Protezione a circonferenza intera contro l'abrasione da scorrimento
• Assenza di giunti longitudinali tra le piastrelle ceramiche
• Rischio ridotto di esposizione dell'acciaio tra gli elementi ceramici
• Superficie interna liscia per il trasporto di polveri
• L'involucro esterno in acciaio garantisce resistenza strutturale
• Diametro del tubo, lunghezza, spessore del rivestimento e connessioni personalizzabili
• Adatto per tubi diritti, curve e altre sezioni personalizzate

Un rivestimento ceramico più spesso non è sempre la soluzione migliore. La corretta progettazione deve tenere conto di durezza del materiale, granulometria, velocità di flusso, angolo di impatto, temperatura di esercizio e geometria della tubazione.

Parametri tecnici dei manicotti in ceramica di allumina

Configurazione dei tubi rivestiti con manicotti in ceramica

Applicazioni tipiche

I tubi in acciaio rivestiti con manicotti in ceramica sono comunemente utilizzati in:

Sistemi di trasporto pneumatico delle ceneri

Tubazioni per il trasporto di polverino di carbone

Linee per cemento e materie prime

Sistemi di trasporto di minerali e sterili di miniera

Tubazioni per polveri e scorie in acciaieria

Altri impianti di trasporto per polveri abrasive

Selezione basata sulle condizioni di usura

Per una scelta accurata, è necessario esaminare il punto di usura prima di definire lo spessore della ceramica. Le curve esposte a un impatto concentrato di particelle possono richiedere un design differente rispetto ai tubi diritti soggetti principalmente ad abrasione da scorrimento.

Si prega di fornire il materiale trasportato, la granulometria, la velocità di flusso, la temperatura di esercizio, le dimensioni delle tubazioni, il metodo di connessione e il disegno di installazione. Queste informazioni consentono di progettare correttamente la disposizione dei manicotti ceramici e i raccordi interni.

FAQ

Qual è la differenza tra un rivestimento con manicotti in ceramica e uno con piastrelle in ceramica?

Un manicotto in ceramica offre una protezione a circonferenza intera senza giunti longitudinali. Le piastrelle in ceramica vengono normalmente scelte per diametri maggiori o sezioni di tubo in cui i manicotti monolitici non sono adatti.

I manicotti in ceramica possono essere utilizzati nelle curve?

Sì. I manicotti in ceramica possono essere fabbricati e disposti in base al diametro della curva, al raggio di curvatura e alla geometria interna.

Il tubo esterno in acciaio può essere personalizzato?

Sì. È possibile scegliere acciaio al carbonio o acciaio inossidabile in base ai requisiti di installazione, temperatura, corrosione e struttura.

Quanto dura un tubo rivestito con manicotti in ceramica?

La vita utile effettiva dipende dal materiale trasportato, dalla granulometria, dalla velocità, dall'angolo di impatto, dalla temperatura e dal tempo di funzionamento. Queste condizioni devono essere esaminate prima di effettuare una stima della durata di servizio.

Quali informazioni sono necessarie per un preventivo?

Si prega di inviare il disegno del tubo, le dimensioni, il materiale trasportato, la granulometria, la velocità, la temperatura, lo standard di connessione e la quantità richiesta.

Se la stessa sezione di tubazione viene sostituita ripetutamente, invia i dati operativi e il disegno a ELACERA®. Il nostro team tecnico analizzerà il meccanismo di usura e consiglierà il rivestimento con manicotti in ceramica più adatto.
