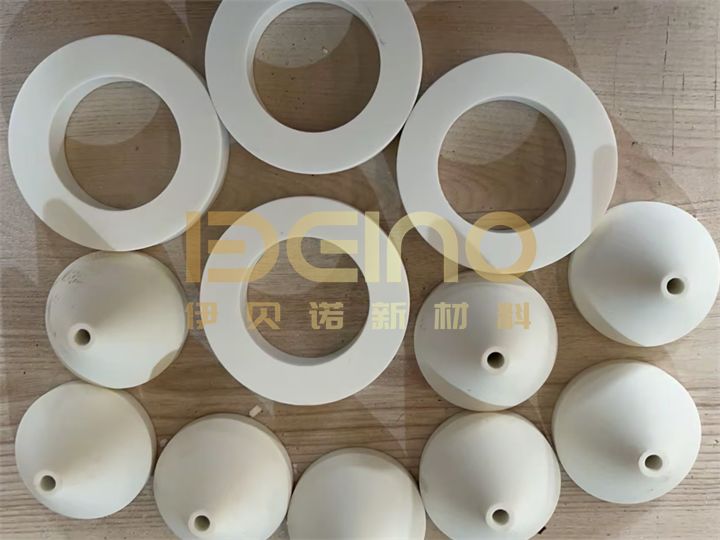

Tubi di ceramica di alluminio conico

​Descrizione del prodotto

I tubi conici in ceramica di allumina vengono utilizzati nei punti di transizione in cui il diametro interno o la forma di un passaggio per il trasporto di materiale subisce variazioni. Vengono normalmente realizzati su disegno per riduzioni, bocche di scarico, coni di alimentazione e altre zone soggette a usura con forme speciali. La ceramica garantisce la superficie di contatto antiusura, mentre l'alloggiamento in acciaio circostante sopporta solitamente i carichi strutturali e di installazione.

Il cono deve adattarsi alla tubazione circostante

Lo scopo di un rivestimento ceramico conico è proteggere una sezione di flusso variabile senza creare un gradino brusco tra due diametri diversi. Il corretto funzionamento dipende dal diametro di ingresso, dal diametro di uscita, dalla lunghezza della conicità, dallo spessore della parete e dal profilo di connessione.

Se il foro ceramico non è allineato con il tubo adiacente, il bordo sporgente può intercettare ripetutamente le particelle in movimento. La turbolenza e l'impatto locali possono quindi concentrare l'usura attorno alla giunzione, anche se il materiale ceramico stesso rimane integro.

Per questa ragione, le dimensioni finite sono importanti quanto il grado dell'allumina.

Ceramica monoblocco per geometrie complesse

Una sezione conica è difficile da rivestire accuratamente con piastrelle ceramiche piatte. Il taglio e l'assemblaggio di più pezzi possono creare giunzioni aggiuntive e transizioni irregolari.

Un tubo conico in ceramica di allumina monoblocco fornisce una superficie interna continua senza giunti longitudinali tra le piastrelle. A seconda del design dell'impianto, può essere incollato, bloccato con morsetti, fissato meccanicamente o installato come inserto sostituibile all'interno di un involucro in acciaio.

Le zone di collegamento a entrambe le estremità richiedono comunque un'attenta ispezione. Il gioco di montaggio, la concentricità, l'eventuale acciaio esposto e il dislivello tra la ceramica e il tubo adiacente devono essere verificati prima della messa in servizio.

Parametri tecnici

I valori sopra indicati sono parametri tipici del materiale. I valori finali devono essere conformi al grado ceramico confermato e alle specifiche dell'ordine.

Posizioni di installazione tipiche

I tubi conici in ceramica di allumina possono essere impiegati per:

• Riduzioni per tubazioni e sezioni di transizione
• Bocche di alimentazione e scarico polveri
• Raccordi per trasporto pneumatico
• Componenti di ingresso o uscita per cicloni
• Impianti di trasporto ceneri e minerali
• Inserti antiusura sostituibili in ceramica
• Altri componenti con diametro interno variabile

Il prodotto è destinato al contatto con materiali abrasivi. Altre funzioni, quali il contenimento della pressione, l'isolamento elettrico, la compatibilità chimica o il funzionamento ad alte temperature, devono essere valutate separatamente in base al progetto complessivo dell'impianto.

Punti da confermare prima della produzione

Il disegno di produzione deve indicare il diametro di ingresso, il diametro di uscita, la lunghezza totale, lo spessore della parete, l'angolo di conicità, eventuali gradini, scanalature e superfici di montaggio. Le tolleranze dimensionali devono essere concordate prima della fabbricazione.

Devono inoltre essere forniti i dati relativi al materiale trasportato, alla granulometria, alla temperatura di esercizio, alla direzione di impatto, al metodo di installazione e alla quantità richiesta. Questi dettagli aiutano a determinare il grado di ceramica e l'eventuale necessità di lavorazioni meccaniche successive.

FAQ

In cosa differisce un tubo conico in ceramica da un manicotto dritto in ceramica?

Un manicotto dritto mantiene lo stesso diametro interno per tutta la sua lunghezza. Un tubo conico collega due diametri diversi o segue una sezione conica dell'impianto.

È possibile personalizzare le dimensioni?

Sì. Il diametro di ingresso, il diametro di uscita, la lunghezza, lo spessore della parete, l'angolo di conicità, le scanalature, i gradini e le superfici di montaggio possono essere prodotti su disegno.

È preferibile scegliere allumina al 92% o al 95%?

Il grado al 95% offre generalmente maggiore densità e durezza. La scelta deve tenere conto dell'entità dell'usura, dell'impatto, della geometria del componente, della tolleranza richiesta e del costo del progetto.

Il tubo in ceramica può essere utilizzato come condotta portante?

Viene normalmente utilizzato come rivestimento o componente antiusura sostituibile. Non deve essere trattato come un tubo portante in acciaio, a meno che l'intero gruppo non sia stato specificamente progettato per tale scopo.

Come viene installato il componente ceramico?

L'installazione può avvenire mediante incollaggio, serraggio con morsetti, fissaggio meccanico o alloggiamento in acciaio. Il metodo appropriato dipende dalla geometria del componente, dalla temperatura e dall'impianto circostante.

Come si può evitare un gradino di usura nel punto di collegamento?

Il foro ceramico finito deve corrispondere al tubo o all'alloggiamento in acciaio adiacente. La concentricità, l'allineamento della transizione, il gioco di montaggio e l'eventuale acciaio esposto su entrambe le estremità devono essere controllati prima della produzione e dell'installazione.

ELACERA® produce tubi conici in ceramica di allumina secondo i disegni approvati. Si prega di fornire le dimensioni dei componenti e le condizioni operative per una revisione tecnica prima della produzione.
