Ghiera per idrociclone in ceramica di allumina

Descrizione del prodotto

Rivestimenti per ugelli per idrocicloni in ceramica di allumina per servizio di fanghi minerali abrasivi. I rivestimenti per apici personalizzati sono prodotti secondo disegni, campioni e dimensioni del foro richieste.

L'ugello, chiamato anche apice, è una delle parti più piccole di un idrociclone, ma opera in una delle zone di usura più impegnative.

Durante la classificazione, il fango di sottoflusso passa attraverso questa apertura ad alta velocità. Le particelle solide entrano continuamente in contatto con la superficie interna e la combinazione di abrasione, turbolenza locale e alta concentrazione di solidi può gradualmente allargare il diametro di uscita.

Per i team di manutenzione, la preoccupazione non è solo che il rivestimento si consumi alla fine.

Man mano che l'apertura dell'apice cambia, anche la condizione del sottoflusso cambia con essa. Ciò può influire sul modo in cui funziona l'idrociclone e può influenzare la stabilità della separazione, la densità del sottoflusso e la coerenza generale del processo.

Questo è il motivo per cui normalmente consideriamo un rivestimento per ugello di idrociclone sia come componente di usura che come componente dimensionale.

Per applicazioni con fanghi minerali altamente abrasivi, un rivestimento per ugello in ceramica di allumina può fornire una superficie più stabile e resistente all'usura dove i rivestimenti elastomerici convenzionali si usurano troppo rapidamente o dove il mantenimento della geometria dell'uscita è particolarmente importante.

Perché l'apice si usura così rapidamente

L'apice è continuamente esposto a solidi concentrati che lasciano l'idrociclone.

Rispetto a molte altre superfici di attrezzature, l'usura qui è altamente localizzata. L'area di uscita è relativamente piccola, la velocità del fango è elevata e le particelle passano ripetutamente attraverso la stessa superficie interna.

A seconda del minerale, della distribuzione granulometrica, della concentrazione del fango e della pressione operativa, il modello di usura potrebbe non essere sempre uniforme.

In pratica, prestiamo spesso particolare attenzione a:

• il foro interno,
• la transizione di ingresso,
• il bordo di scarico,
• e qualsiasi area locale in cui il flusso del fango viene disturbato.

Una volta che queste aree iniziano a usurarsi, il diametro interno può aumentare gradualmente.

Un'apertura più grande può ancora apparire meccanicamente accettabile, ma dal punto di vista operativo, la geometria è già diversa dal progetto originale.

Questo è uno dei motivi per cui chiedere semplicemente, “Quanto durerà il rivestimento?”, di solito non è sufficiente.

Una domanda migliore è:

Quanto bene il rivestimento può mantenere la geometria dell'apice richiesta durante il suo periodo di servizio?

Perché la ceramica di allumina viene utilizzata negli ugelli degli idrocicloni

La ceramica di allumina è ampiamente utilizzata nelle attrezzature per la movimentazione di materiali abrasivi grazie alla sua elevata durezza e buona resistenza all'usura per scorrimento.

In un ugello di idrociclone, la ceramica forma la superficie di usura direttamente esposta al fango, mentre l'alloggiamento o la struttura di supporto circostante fornisce la connessione meccanica al ciclone.

Per applicazioni adatte, il vantaggio principale non è solo una perdita di materiale più lenta.

Un rivestimento ceramico può anche aiutare a mantenere un diametro interno più stabile nel tempo perché la superficie resistente all'usura non si erode così rapidamente come molti materiali più morbidi.

Ciò può essere particolarmente utile negli impianti di lavorazione dei minerali che trattano materiali abrasivi come minerale di ferro, minerale di rame, minerale d'oro, alimentazione per la preparazione del carbone o altri fanghi minerali.

Tuttavia, la ceramica non è automaticamente la migliore risposta per ogni idrociclone.

Se la condizione operativa comporta impatti severi da parte di particelle grandi, forti shock meccanici o scarso supporto di installazione, la struttura del rivestimento deve essere esaminata attentamente.

La selezione del materiale dovrebbe sempre corrispondere al meccanismo di usura effettivo.

Informazioni tipiche sul prodotto

Il diametro interno conta più di quanto molti acquirenti si aspettino

Quando i clienti ci inviano una richiesta per rivestimenti per apici di idrociclone, una delle prime dimensioni che controlliamo è il diametro interno finito.

Questa non è semplicemente una dimensione di produzione.

Fa parte della condizione operativa dell'idrociclone.

Due rivestimenti possono apparire quasi identici dall'esterno, ma un diametro interno diverso può creare un'apertura di sottoflusso diversa.

Per i pezzi di ricambio, preferiamo quindi confermare il disegno originale del rivestimento, le dimensioni esistenti o un campione prima della produzione.

Le dimensioni principali includono normalmente:

diametro esterno, altezza totale, diametro del foro finito, spessore della parete, dimensioni di posizionamento e dettagli di connessione.

Se il rivestimento si inserisce in un alloggiamento metallico o in un componente in poliuretano, anche le dimensioni dell'interfaccia sono importanti.

Un componente ceramico altamente resistente all'usura ma che non si adatta correttamente all'assemblaggio esistente non è una soluzione pratica.

Struttura in ceramica monopezzo o rivestita in ceramica?

I progetti degli ugelli degli idrocicloni variano tra produttori e impianti.

Alcune applicazioni utilizzano un inserto ceramico relativamente semplice, mentre altre richiedono che il componente di usura ceramico lavori insieme a una struttura di supporto in acciaio, gomma o poliuretano.

Non raccomandiamo di decidere la struttura solo da una foto del prodotto.

Il progetto corretto dipende dal metodo di assemblaggio effettivo, dal carico operativo, dalla dimensione del foro richiesta e dalla procedura di sostituzione.

Per progetti di sostituzione personalizzati, esaminiamo normalmente il componente originale e quindi decidiamo se la ceramica debba essere prodotta come:

• un rivestimento in ceramica di allumina monopezzo,
• un inserto ceramico inserito in un alloggiamento esterno,
• o un componente di usura ceramico personalizzato prodotto per adattarsi all'assemblaggio dell'apice esistente.

Per parti ceramiche con geometria complessa o sezioni relativamente spesse, è necessario considerare attentamente anche la formatura e la cottura, poiché il controllo dimensionale diventa più difficile man mano che le dimensioni e la forma del componente diventano più complesse.

Questa è un'area in cui l'esperienza con parti di usura in ceramica industriale conta più che semplicemente citare una percentuale di allumina.

Cosa controlliamo prima di raccomandare un rivestimento per ugello in ceramica

Per un nuovo progetto, vogliamo normalmente capire l'idrociclone prima di discutere il progetto ceramico finale.

Le informazioni più utili sono solitamente il modello dell'idrociclone, la dimensione dell'apice esistente, il foro finito richiesto, il materiale del fango, la dimensione approssimativa delle particelle, la concentrazione dei solidi e il materiale del rivestimento attuale.

Anche il modello di usura della parte esistente è molto utile.

Ad esempio, se il rivestimento esistente mostra un'abrasione interna relativamente uniforme, la soluzione potrebbe essere semplice.

Se un lato è fortemente usurato mentre il lato opposto rimane relativamente intatto, ciò potrebbe indicare un problema di flusso, allineamento o operativo che dovrebbe essere considerato prima di sostituire semplicemente il materiale.

Le fotografie del componente usurato possono spesso dirci di più di un'affermazione generale come “il rivestimento si usura troppo velocemente.”

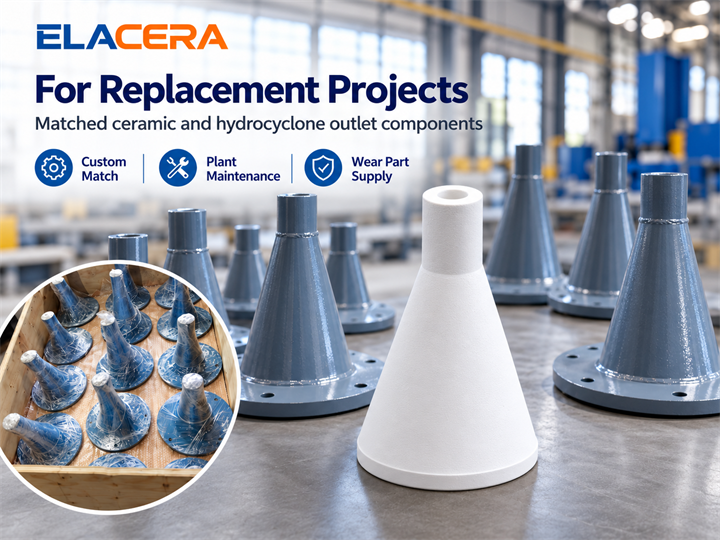

Rivestimenti personalizzati per ugelli in ceramica di allumina per progetti di sostituzione

La maggior parte delle parti di usura degli idrocicloni non sono veramente universali.

Anche quando la dimensione nominale del ciclone è la stessa, il design dell'apice, le dimensioni esterne e il metodo di assemblaggio possono variare tra i produttori di attrezzature.

Per questo motivo, ELACERA può produrre rivestimenti per ugelli di idrociclone in ceramica di allumina secondo disegni, campioni o dimensioni confermate dal cliente.

Per i progetti di sostituzione, la nostra principale preoccupazione è che il componente ceramico non solo fornisca resistenza all'usura, ma corrisponda anche all'attrezzatura esistente in modo sufficientemente preciso per un'installazione e un funzionamento pratici.

Prima della produzione, confermiamo normalmente le dimensioni critiche e l'interfaccia richiesta con il componente circostante.

Dopo la cottura e la finitura, il foro e le dimensioni principali di montaggio vengono ricontrollati prima della spedizione.

Per i team di manutenzione, ciò aiuta a ridurre uno dei problemi più comuni con le parti di usura in ceramica personalizzate:

un rivestimento che sembra corretto, ma non si adatta correttamente quando arriva in cantiere.

Una parte di usura dovrebbe proteggere il processo, non solo l'attrezzatura

I rivestimenti per ugelli degli idrocicloni sono relativamente piccoli rispetto a tubazioni, cicloni o pompe per fanghi.

Ma la loro posizione li rende importanti.

Quando l'apice si usura, il problema non è solo il costo di sostituzione. La variazione della geometria dell'uscita può influire gradualmente sul modo in cui funziona il ciclone.

Ecco perché preferiamo trattare l'ugello come un componente di usura del processo piuttosto che semplicemente un pezzo di ricambio in ceramica.

La soluzione giusta dovrebbe considerare entrambi gli aspetti del problema:

resistenza all'usura e stabilità dimensionale.

Se stai sostituendo un ugello o un rivestimento per apici di idrociclone esistente, inviarci il disegno originale, le foto del componente usurato o le dimensioni chiave è solitamente il modo più rapido per valutare se una soluzione in ceramica di allumina è adatta.
