Rivestimento in ceramica di allumina con supporto in acciaio per scivoli e tramogge

Breve descrizione del prodotto
I rivestimenti in ceramica ELACERA con supporto in acciaio utilizzano piastrelle in ceramica ad alta alumina attaccate a una piastra di supporto in acciaio fabbricato.e attrezzature di trasferimento esposte a gravi abrasioni da scivolo, mentre il supporto in acciaio consente un'installazione e una sostituzione meccaniche convenienti.

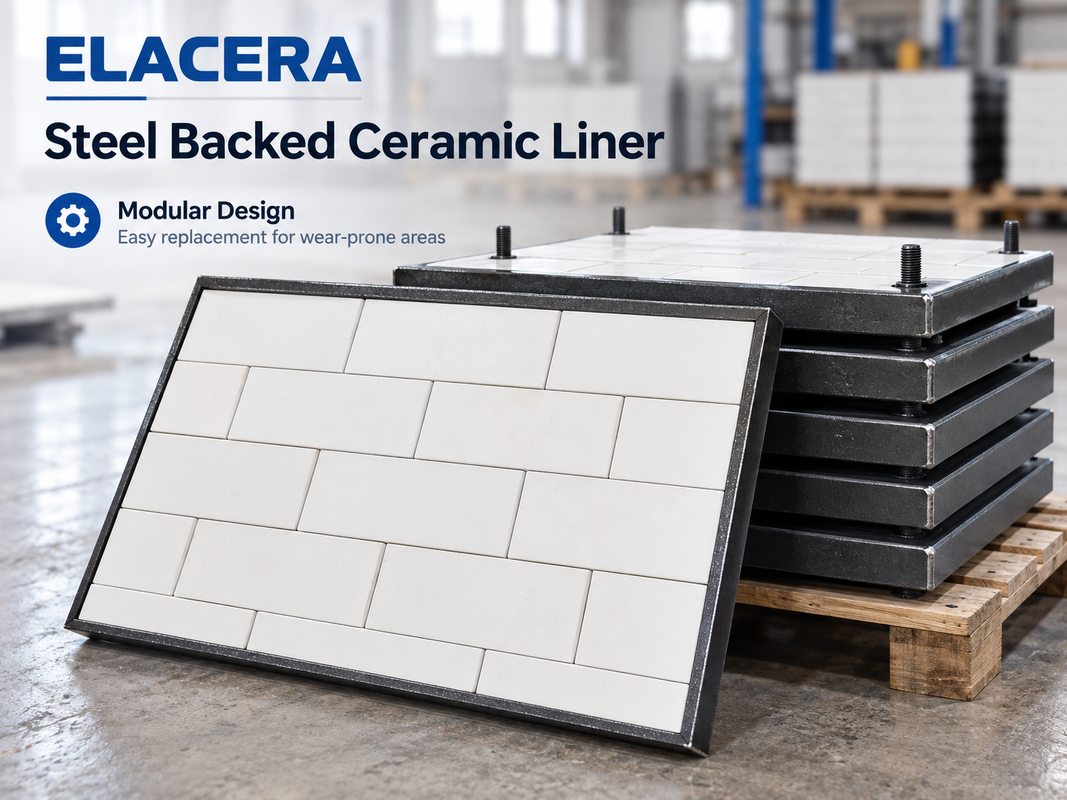

Arivestimento in ceramica con supporto in acciaioè un pannello modulare di protezione dall'usura costituito da piastrelle di ceramica di alluminio resistenti all'usura fissate su una piastra di supporto in acciaio fabbricato.

Viene utilizzato principalmente nei paracadute, nelle tramite, nei contenitori, nei punti di trasferimento e in altre attrezzature per la movimentazione di materiali sfusi in cui lo scivolamento continuo dei materiali abrasivi provoca un rapido usura della superficie dell'attrezzatura.

A differenza dei rivestimenti compositi in ceramica-gomma-acciaio, questo disegnonon contenenti uno strato di ammortizzatore in gommaLa ceramica fornisce la superficie di lavoro resistente all'usura, mentre il supporto in acciaio fornisce il supporto strutturale del pannello e consente l'installazione o la sostituzione dell'intero rivestimento come una sola unità.

Struttura del prodotto

Il rivestimento è costituito da due parti principali:

Strato di usura in ceramica di alluminio
Le piastrelle in ceramica ad alto contenuto di allumina formano la superficie di contatto con il materiale. La loro elevata durezza le rende idonee a resistere all'abrasione continua da carbone, cenere, clinker, minerale, polveri mineralialtri materiali abrasivi sfusi.

Placca di supporto in acciaio
La piastra di acciaio sostiene lo strato ceramico e fornisce una solida base di montaggio.bordi piegati, o cornici in acciaio su misura.

La dimensione, la disposizione in ceramica e la posizione di montaggio possono essere prodotte secondo il disegno approvato.

Perché utilizzare rivestimenti in ceramica con supporto in acciaio?

Per le grandi superfici delle attrezzature, il collegamento diretto di singole piastrelle ceramiche all'attrezzatura può richiedere un tempo di installazione considerevole e rendere più difficile la futura manutenzione.

Con un rivestimento in ceramica con supporto in acciaio, il rivestimento in ceramica viene preassemblato su una piastra di acciaio prima dell'installazione.

Ciò offre diversi vantaggi pratici:

• installazione modulare
• sostituzione più facile del rivestimento
• tempo di manutenzione più breve
• sistemazione ceramica stabile
• prefabbricazione conveniente
• posizioni di montaggio personalizzate

Quando l'usura è concentrata in un'area specifica, i singoli pannelli possono essere sostituiti senza rivestimento dell'intera superficie dell'apparecchiatura.

Progettato per l'abrasione scorrevole

Le diverse condizioni di usura richiedono diverse strutture di rivestimento.

Per le applicazioni a forte impatto da grandi particelle, un rivestimento composito ceramico-gomma-acciaio può fornire una migliore ammortizzazione da impatto.

Un rivestimento in ceramica + acciaio è più adatto quando l'abrasione scorrevole è il meccanismo di usura dominante e si preferisce una struttura rigida modulare del rivestimento.

Le condizioni di esercizio tipiche sono:

• scorrevolezza continua del materiale
• manipolazione di polveri abrasive
• particelle fini o di medie dimensioni
• impatto moderato
• spazio di installazione limitato
• di larghezza superiore a 50 mm

La selezione del rivestimento dovrebbe pertanto basarsi sul meccanismo di usura effettivo e non solo sullo spessore della ceramica.

Disposizione delle piastrelle in ceramica

Le piastrelle in ceramica di alluminio possono essere disposte in un modello a gradini.

Ciò aiuta a evitare lunghe giunzioni continue nella direzione del flusso del materiale e crea una superficie resistente all'usura più continua.

La disposizione in ceramica può essere regolata in base a:

• direzione di flusso del materiale
• dimensione delle particelle
• velocità del materiale
• angolo di impatto
• geometria dell'apparecchiatura
• modello di usura previsto

Per le attrezzature irregolari o non standard, possiamo produrre le piastrelle di ceramica e la piastra di supporto in acciaio secondo i disegni del cliente.

Opzioni di installazione

I rivestimenti in ceramica con supporto in acciaio possono essere forniti con diversi disegni di montaggio.

Tra le opzioni comuni figurano:

• di legno di legno
• per la fabbricazione di apparecchi per il trasporto di merci
• fori di montaggio
• cornici di acciaio saldate
• strutture di fissaggio personalizzate

La piastra di supporto consente di assemblare il pannello di rivestimento prima che raggiunga il sito, riducendo il lavoro di installazione ceramica richiesto all'interno dell'attrezzatura.

Questo è particolarmente utile quando il tempo di spegnimento è limitato.

Applicazioni tipiche

I rivestimenti in ceramica con supporto in acciaio sono comunemente installati in:

• cascate di trasferimento
• cascate di scarico
• per la produzione di prodotti alimentari
• contenitori
• bunker
• alimentatori
• punti di trasferimento
• attrezzature per la movimentazione del carbone
• attrezzature per la movimentazione del cemento
• attrezzature di lavorazione minerale
• sistemi di trasporto di polvere

Essi sono particolarmente adatti per superfici di usura piatte o relativamente semplici dove i pannelli modulari possono essere installati meccanicamente.

Industria

Le industrie tipiche sono:

Impianti di cemento

Clinker, materie prime, sistemi di movimentazione di cenere volante e polvere.

Minerazione e trasformazione minerale
Equipaggiamento per il trasferimento di minerali di minerali, concentrati e abrasivi.

Centrali elettriche
Attrezzature per la movimentazione di carbone, ceneri e materiali polverizzati.

Impianti siderurgici
Sistemi di trasporto di materie prime, coke, sinter e polveri.

Porti e terminali di scarto
Paracadute e attrezzature di carico per il trasferimento di materiali sfusi.

Trasformazione chimica e di polveri
Attrezzature per la manipolazione di polveri abrasive e materiali granulari.

Fabbricazione su misura

ELACERA rivestimenti in ceramica con supporto in acciaio possono essere fabbricati in base alle dimensioni e alle condizioni di funzionamento effettive dell'apparecchiatura.

La personalizzazione disponibile include:

• lunghezza e larghezza del rivestimento
• spessore totale
• spessore ceramico
• spessore della piastra di acciaio
• dimensioni delle piastrelle di ceramica
• sistemazione delle piastrelle
• quantità di strisce di montaggio
• posizioni del bullone
• forma del telaio in acciaio
• progettazione dei bordi
• Disegno dell'impianto

Per i progetti di sostituzione, per la valutazione tecnica possono essere utilizzati disegni di rivestimento, disegni di attrezzature o misure di campioni esistenti.

Informazioni richieste per la selezione

Per raccomandare una struttura di rivestimento adeguata, è utile fornire:

• materiale trasportato
• dimensione delle particelle
• temperatura di funzionamento
• velocità del materiale
• condizione di impatto
• posizione di installazione
• materiale di rivestimento esistente
• dimensioni del rivestimento
• durata di vita prevista
• disegno di installazione

Queste informazioni aiutano a determinare lo spessore ceramico, il supporto in acciaio e il metodo di montaggio appropriati.

Fabbricazione e ispezione

Il supporto in acciaio viene fabbricato in primo luogo secondo le dimensioni e il progetto di montaggio confermati.

Le piastrelle in ceramica di allumina vengono poi tagliate e disposte secondo la geometria del pannello prima di essere saldamente fissate sul substrato in acciaio.

Prima della spedizione, i rivestimenti finiti possono essere controllati per:

• dimensioni totali
• arrangiamento in ceramica
• condizione di legame
• posizioni di montaggio
• fabbricazione di acciaio
• condizione della superficie
• quantità e identificazione

Per i grandi progetti, i singoli pannelli possono anche essere numerati in base al disegno di installazione.

Imballaggio e spedizione

I rivestimenti in ceramica con supporto in acciaio sono imballati in base alle dimensioni, al peso e al metodo di trasporto.

I pannelli di rivestimento pesanti sono normalmente imballati su pallet rinforzati o in custodie di legno per evitare movimenti e danni durante il trasporto.

L'imballaggio per l'esportazione può essere preparato per il trasporto marittimo, aereo o multimodale.

Domande frequenti

1Cos'è un rivestimento in ceramica con supporto in acciaio?
Si tratta di un rivestimento resistente all'usura realizzato con piastrelle di ceramica allumina fissate su una piastra di supporto in acciaio.

2Qual è la differenza tra un rivestimento in ceramica con supporto in acciaio e un rivestimento in acciaio in gomma ceramica?
Un rivestimento in ceramica con supporto in acciaio contiene solo ceramica e acciaio. Un rivestimento in acciaio in gomma ceramica contiene anche uno strato di gomma per un'ulteriore ammortizzazione dell'impatto.

3Quando si deve scegliere una fodera in ceramica e acciaio?
È generalmente adatto dove l'abrasione scorrevole è il principale meccanismo di usura e è richiesta una struttura rigida modulare di rivestimento.

4Le dimensioni del rivestimento possono essere personalizzate?
Sì, la dimensione del pannello, lo spessore della ceramica, lo spessore dell'acciaio e le posizioni di montaggio possono essere fabbricati secondo i disegni.

5I puntini di montaggio possono essere saldati sul retro?
Sì, i puntini, i bulloni, i fori e le altre strutture di montaggio possono essere personalizzati.

6La struttura ceramica può seguire la direzione del flusso del materiale?
La dimensione e la disposizione delle piastrelle possono essere ottimizzate in base alla geometria dell'apparecchiatura e alla direzione di usura.

7Quali informazioni sono richieste per il preventivo?
Indicare le dimensioni o i disegni della fodera, lo spessore della ceramica, lo spessore della piastra di acciaio, il progetto di montaggio, la quantità e le condizioni di funzionamento di base.

8. Si possono fabbricare rivestimenti di ricambio a partire da campioni esistenti?
Sì, per la valutazione e la riproduzione possono essere utilizzati disegni, misure di campioni o dimensioni dell'attrezzatura.
