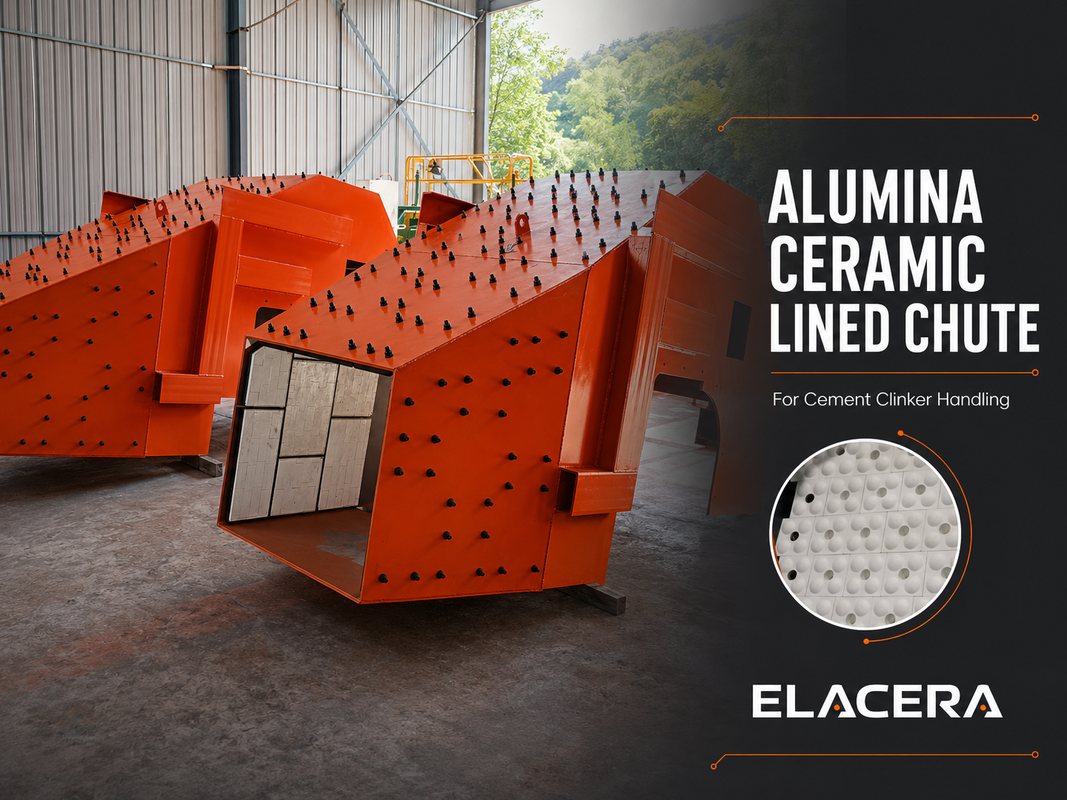

Scala di rivestimento in ceramica di alluminio per il trattamento del clinker di cemento

Scala di rivestimento in ceramica di alluminio per il trattamento del clinker di cemento

Una cascata di alluminio ceramico è una cascata in acciaio fabbricata protetta con piastrelle o blocchi di ceramica resistenti all'usura.È progettato per aree in cui il clinker di cemento colpisce o scivola ripetutamente sulla superficie interna dell'acciaio durante il trasferimento del materiale.

Il corpo del paracadutismo, le dimensioni di ingresso e di uscita, lo spessore del rivestimento e la struttura di connessione possono essere fabbricati secondo i disegni dell'apparecchiatura del cliente.altezza di cadutaIn base alle caratteristiche tecniche, vibrazioni e posizione di installazione, la fodera ceramica può essere incollata, fissata meccanicamente con piastrelle saldabili o installata utilizzando una combinazione di entrambi i metodi.

Breve descrizione del prodotto
Una cascata rivestita di alluminio ceramico protegge le superfici in acciaio esposte all'usura da urto e scivolo durante il trasporto del clinker di cemento.L'impianto ceramico e il metodo di fissaggio possono essere personalizzati in base alle condizioni di funzionamento e ai disegni dell'attrezzatura.

Dove si verifica l'usura in una cascata di clinker?

L'usura all'interno di un tubo di clinker è raramente distribuita in modo uniforme.

Il materiale che entra nella cascata può prima colpire una superficie di impatto e poi cambiare direzione prima di scivolare verso l'uscita.

• Il primo punto di impatto materiale
• Superfici scorrevoli inclinate
• Angoli e cambi di direzione
• Aree vicine all'ingresso e all'uscita
• Fusioni e punti terminali di rivestimento in ceramica
• Sezioni in cui il flusso di materiale si concentra

Installare semplicemente lo stesso rivestimento su tutto il paravento potrebbe non fornire il risultato più adatto.La disposizione ceramica deve essere progettata intorno al flusso effettivo di materiale e alle aree in cui l'usura è concentrata.

Struttura di rivestimento in ceramica

In primo luogo viene fabbricata la cassa d'acciaio, successivamente vengono disposte piastrelle o blocchi di ceramica di allumina su tutte le superfici di usura interne.

Le piastrelle piatte sono adatte per grandi superfici planarie, mentre possono essere necessari pezzi più piccoli o di forma speciale intorno agli angoli,transizioni, e sezioni irregolari.

Se possibile, le giunzioni in ceramica sono disposte in modo da evitare percorsi diretti continui nella direzione del flusso del materiale.La terminazione del rivestimento deve anche connettersi senza intoppi con la superficie adiacente rivestita di acciaio o ceramica per ridurre i bordi esposti.

Rivestimento in ceramica legata o saldabile?

Il metodo di fissaggio in ceramica deve essere scelto in base alle condizioni di esercizio effettive.

Piastrelle in ceramica incollata

Le piastrelle in ceramica legata forniscono una superficie interna relativamente liscia e sono idonee quando l'adesivo selezionato è compatibile con la temperatura di funzionamento, il livello di impatto e la posizione di installazione.

La superficie in acciaio deve essere adeguatamente preparata prima dell'installazione.

Piastrelle ceramiche saldabili

Le piastrelle in ceramica saldabili contengono un foro di installazione formato.Un tappo in ceramica viene quindi utilizzato per proteggere la posizione di fissaggio.

La ceramica stessa non è saldata direttamente. Il componente di fissaggio metallico fornisce una ritenzione meccanica, mentre un adesivo o uno strato di lettura può anche essere utilizzato se adatto alle condizioni di funzionamento.

Questa struttura può essere considerata per i paracadute esposti a vibrazioni, l'installazione aerea, sezioni ceramiche più grandi o condizioni di funzionamento in cui è richiesta una ritenzione meccanica aggiuntiva.

Struttura di rivestimento combinata

I metodi di fissaggio possono essere diversi per le diverse sezioni di un solo paracadutismo.

Ad esempio, la superficie principale scorrevole può utilizzare piastrelle di ceramica incollate, mentre le zone di impatto critiche o le sezioni aeree possono utilizzare piastrelle di ceramica saldabili.Il progetto finale deve essere confermato dopo aver esaminato la temperatura, altezza della caduta, dimensioni delle particelle e modello di usura esistente.

Caratteristiche del prodotto

• La ceramica di alluminio resistente all'usura protegge la superficie della cassa d'acciaio
• L'impianto in ceramica può seguire strutture rettangolari, inclinate e di transizione
• Sono disponibili metodi di fissaggio a legame, saldabili o combinati
• Per zone di usura separate si possono considerare spessori ceramici diversi
• Le strutture di ingresso, uscita, flange e supporto possono essere personalizzate
• Le giunzioni di rivestimento e le aree di terminazione sono disposte in base al flusso di materiale
• Le dimensioni interne finite sono confermate prima della produzione
• Possono essere forniti cassonetti completi o componenti di rivestimento in ceramica

Informazioni tecniche tipiche

La tabella descrive le opzioni di fabbricazione comuni e non costituisce una specifica fissa.

Progettazione delle zone di usura da impatto e da scorrimento

L'usura da urto e quella da scivolo non devono essere sempre trattate allo stesso modo.

La prima area di impatto può richiedere uno spessore di ceramica, una forma di blocco o una struttura di fissaggio diversi dalla superficie scorrevole a valle.una parete può ricevere usura molto più concentrata rispetto alla parete opposta.

La revisione del progetto dovrebbe pertanto tener conto:

• Direzione di ingresso del materiale
• Altezza di caduta
• Dimensione e forma delle particelle
• Temperatura del materiale
• Tasso di flusso
• Angolo di caduta
• Vibrazione e impatto
• Localizzazione dell'usura esistente
• Dimensione di apertura finita richiesta

Questi dettagli aiutano a determinare la disposizione della ceramica e impediscono al rivestimento di ridurre inutilmente il passaggio del materiale.

Spessore della ceramica e dimensione dell'apertura finita

Un rivestimento in ceramica più spessa non significa automaticamente una migliore progettazione del paracadute.

L'aumento dello spessore della ceramica riduce le dimensioni interne finite, il che può influenzare il flusso del materiale, in particolare nei pressi di uscite strette, transizioni o punti di connessione esistenti.

Prima della fabbricazione occorre confermare sia il requisito di protezione dall'usura che la dimensione di apertura finita.In zone separate possono essere utilizzati spessori di rivestimento diversi se la distribuzione dell'usura è chiaramente compresa..

Fabbricazione e ispezione

La produzione inizia con una revisione del disegno del paracadutismo e delle informazioni di funzionamento del cliente.

Durante la fabbricazione si verificano i seguenti punti:

• Dimensioni e orientamento della cascata in acciaio
• Materiale ceramico e spessore
• Copertura del rivestimento
• Disegno di giunzione in ceramica
• Condizione di fissaggio e legatura
• Angoli e zone di transizione
• Dettagli della terminazione del rivestimento
• Dimensioni di ingresso e di uscita finite

Si presta particolare attenzione ai piccoli tagli, ai bordi di acciaio esposti e ai gradini interni improvvisi che possono diventare punti deboli durante il trasporto del materiale.

Applicazioni tipiche

I paracadute rivestiti di ceramica di alluminio possono essere utilizzati in aree di manipolazione di materiali abrasivi quali:

• Scalatori per il trasferimento del clinker di cemento
• Transizioni di scarico del raffreddatore
• Inserimento e scarico degli ascensori a secchio
• Punti di trasferimento del trasportatore
• Sezioni di scarico del silo e della tramoggia
• Sistemi di movimentazione delle materie prime
• Apparecchiature per il trasporto di polveri abrasive e di solidi sfusi

Per temperature insolitamente elevate, forti urti, corrosione o materiale bagnato, le condizioni di lavoro devono essere esaminate separatamente prima di selezionare la struttura di rivestimento.

Componenti di rivestimento di paracadute o di rivestimento in ceramica completi

Sono disponibili entrambi i formati di fornitura.

Una cascata con rivestimento in ceramica completa può essere fabbricata quando il cliente fornisce un disegno di fabbricazione confermato.e dettagli di collegamento da controllare come un unico gruppo.

Per le attrezzature esistenti riparate o rivestite in loco, possono essere fornite piastrelle di ceramica, piastrelle saldabili o sezioni di rivestimento preassemblate in base alle dimensioni e alle esigenze di installazione.

Informazioni richieste per la quotazione

Per richiedere un preventivo, si prega di fornire le seguenti informazioni:

• Disegno di paracadute o dimensioni principali
• Dimensioni di ingresso e di uscita
• Direzione di flusso del materiale
• Angolo di installazione del paracadute
• Materiale trasportato
• Dimensione delle particelle
• Temperatura del materiale
• Altezza di caduta
• Portata o capacità di movimentazione
• Localizzazione dell'usura esistente
• Spessore ceramico richiesto, se specificato
• Materiale e spessore della carrozzeria in acciaio, se necessario
• Metodo di connessione e fissaggio preferito

Se non è stato selezionato il metodo di fissaggio in ceramica, le opzioni di legatura e di saldatura possono essere riviste dopo la conferma delle informazioni di funzionamento.

Domande frequenti

Una cascata saldabile con rivestimento in ceramica è la stessa di una cascata saldata in acciaio?

No. Il corpo della piattaforma in acciaio è fabbricato con saldatura, mentre la "ceramica saldabile" si riferisce alle piastrelle in ceramica contenenti fori di installazione per i componenti di fissaggio metallici.La ceramica stessa non è saldata direttamente all'acciaio.

Dovrebbero essere utilizzate piastrelle in ceramica legate o saldabili?

La scelta dipende dalla temperatura, dalle vibrazioni, dall'impatto, dalle dimensioni della ceramica e dalla posizione di installazione.Alcuni paracadute usano entrambe le strutture in diverse zone di usura.

Si può costruire il paracadute da un disegno esistente?

Il corpo in acciaio, l'ingresso, l'uscita, i supporti e i dettagli di connessione possono essere fabbricati secondo un disegno confermato.Lo spessore della ceramica deve essere preso in considerazione quando si verificano le dimensioni interne finite.

È possibile utilizzare in una sola goccia diversi spessori di ceramica?

Sì, quando le zone di usura da urto e da scivolo sono chiaramente identificate, si possono prendere in considerazione spessori di rivestimento o forme ceramiche diversi per le diverse sezioni.

Può essere fornito solo il rivestimento in ceramica?

Sì. Piastrelle in ceramica, piastrelle in ceramica saldabili e componenti di rivestimento selezionati possono essere forniti per l'installazione del cliente.

Richiesta di revisione tecnica

Inviaci il disegno del paracadute, le informazioni sul materiale e i dettagli sull'usura esistente.sistemazione ceramica e metodo di fissaggio prima di preparare il preventivo tecnico.
